哈雷运动者883

发表于 2015-8-31 16:51:55 | 显示全部楼层 |阅读模式

本帖最后由叶落知秋于 2015-8-31 18:04 编辑

哈雷运动者车系，最小排量883，与哈雷其他车系的最明显区别是皮带右置和干池润滑。

整车外观，缺了座位与油箱，送来修的车，呵呵。

整车外观，缺了座位与油箱，送来修的车，呵呵。

英制表头，可不是km/h。

英制表头，可不是km/h。

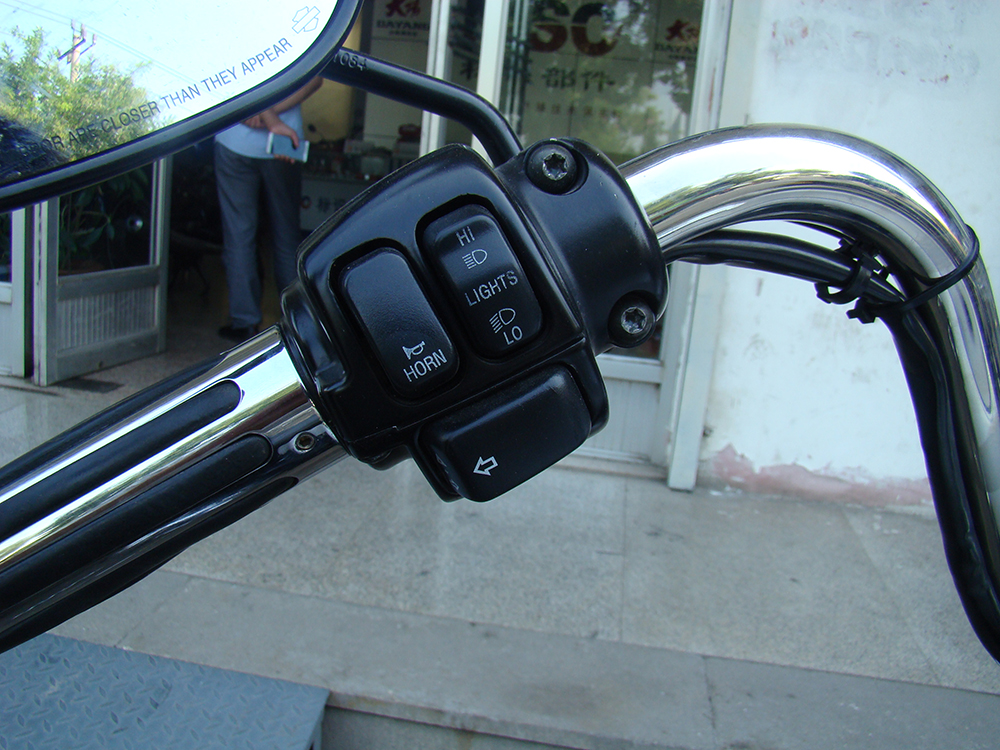

左手把，集合了喇叭开关，变光开关，左转向开关

左手把，集合了喇叭开关，变光开关，左转向开关

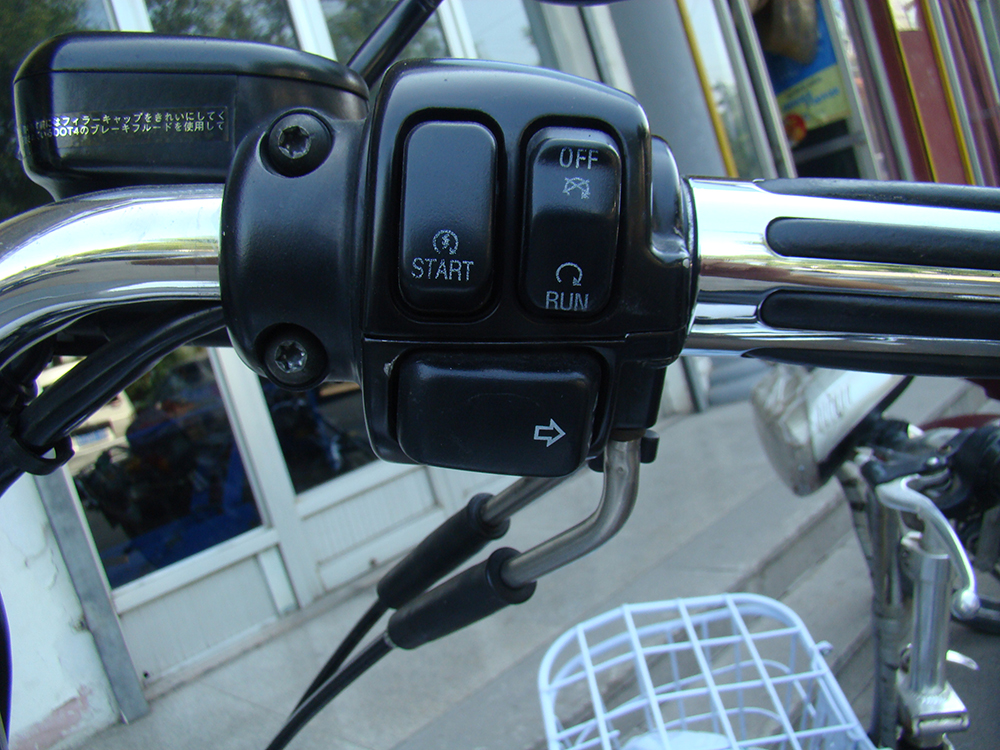

右手把，集合了电起动开关，熄火开关，右转向开关。

右手把，集合了电起动开关，熄火开关，右转向开关。

前碟刹上泵

前碟刹上泵

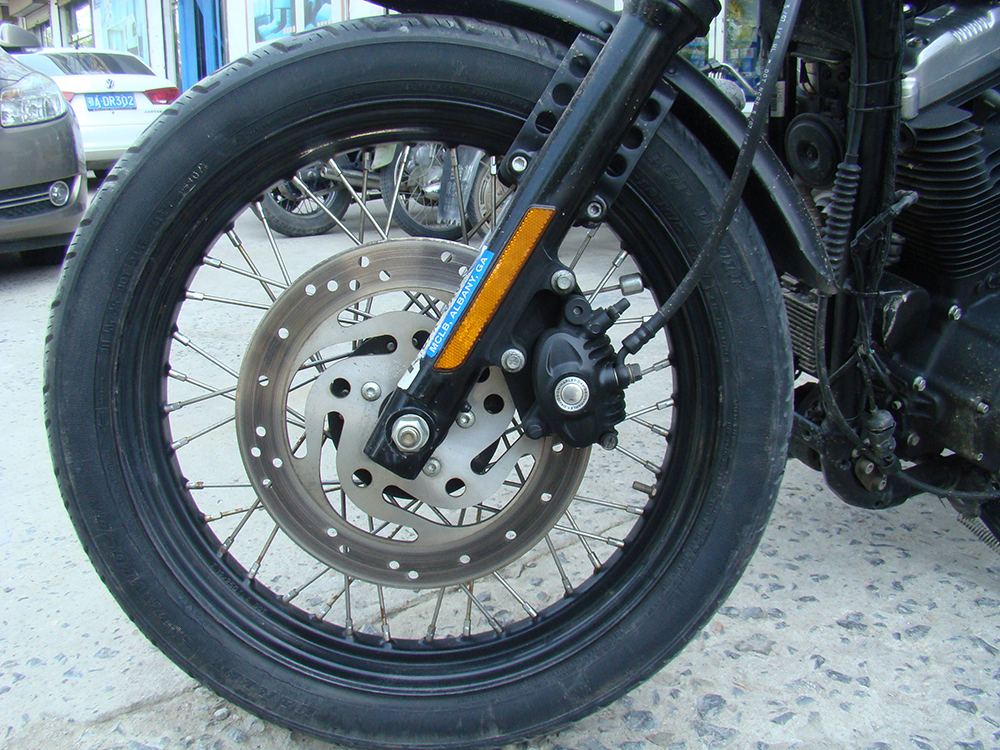

相对纤细的前轮

相对纤细的前轮

100/90-19的邓禄普外胎，注意钢丝上那个圆块，是平衡块。

100/90-19的邓禄普外胎，注意钢丝上那个圆块，是平衡块。

测量下前碟刹盘的直径

测量下前碟刹盘的直径

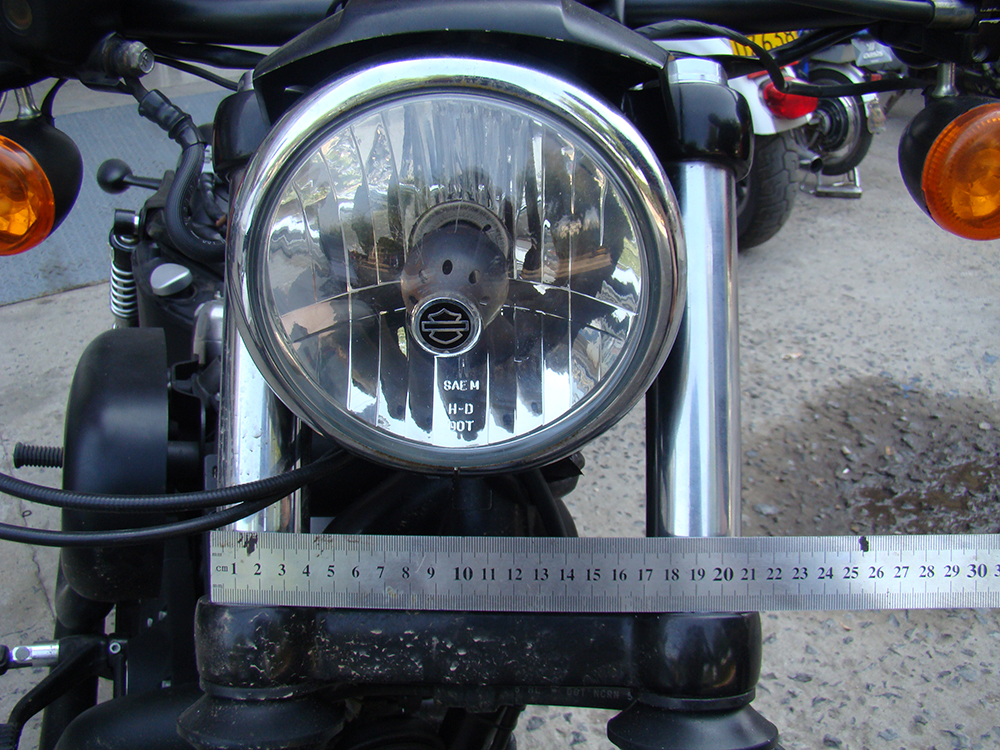

呵呵，前叉宽度

呵呵，前叉宽度

前减震长度

前减震长度

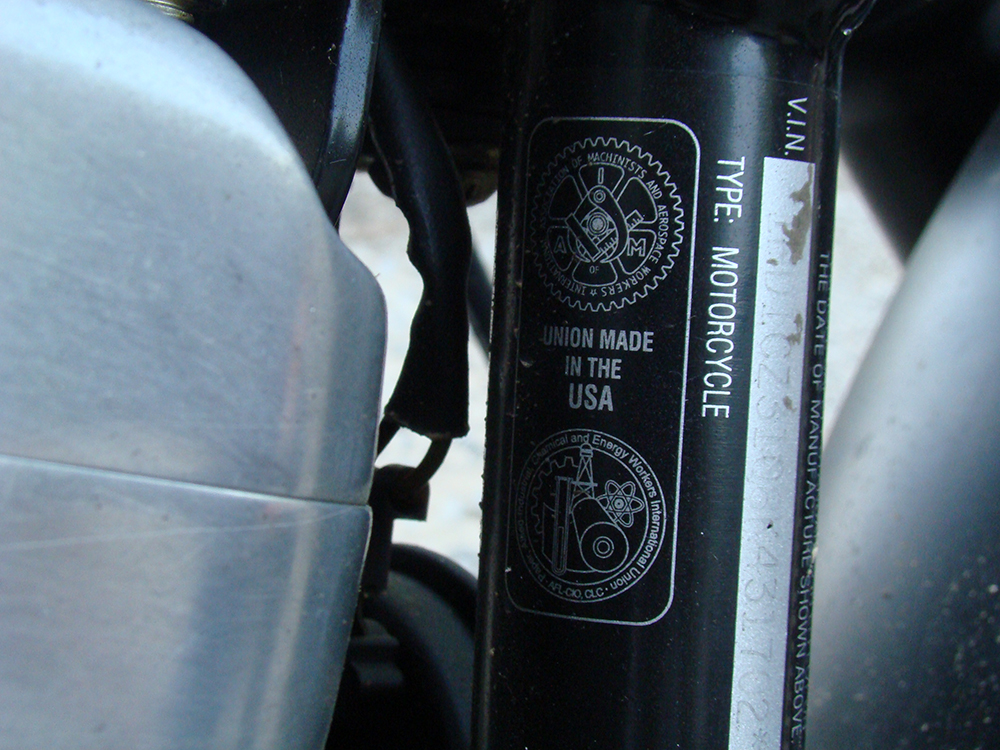

车架上的车辆信息铭牌

车架上的车辆信息铭牌

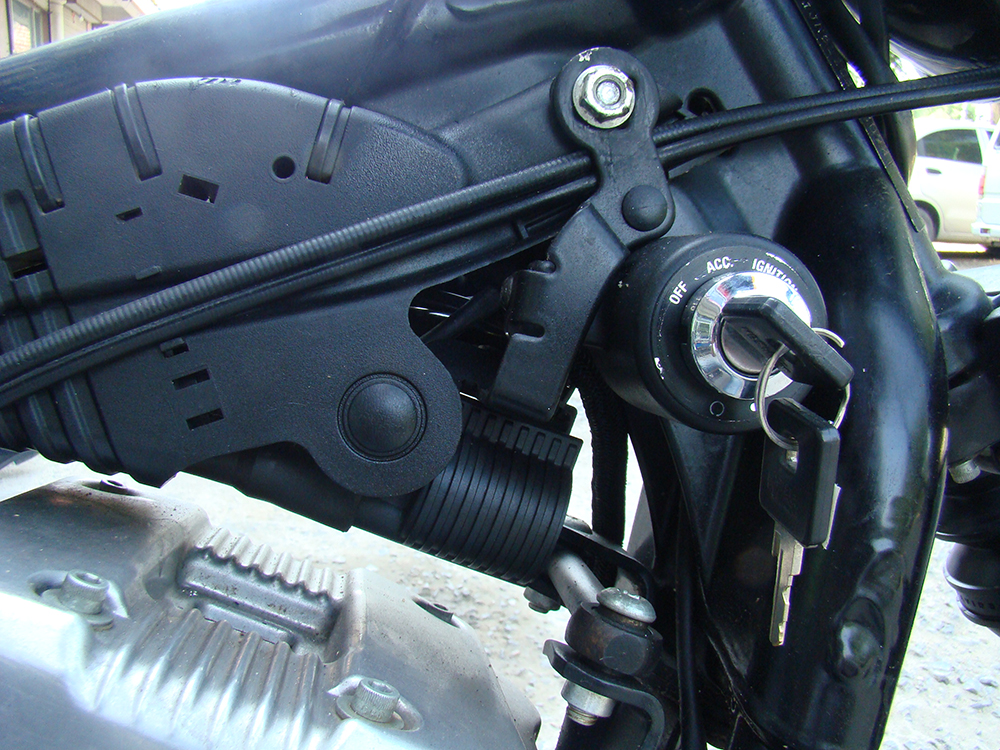

电门锁

电门锁

回复

使用道具举报

楼主| 发表于 2015-8-31 17:01:54 | 显示全部楼层

本帖最后由叶落知秋于 2015-8-31 18:04 编辑

继续上传，图片较多，分段上来。

稳压器，外观扎实

稳压器，外观扎实

V2发动机

V2发动机

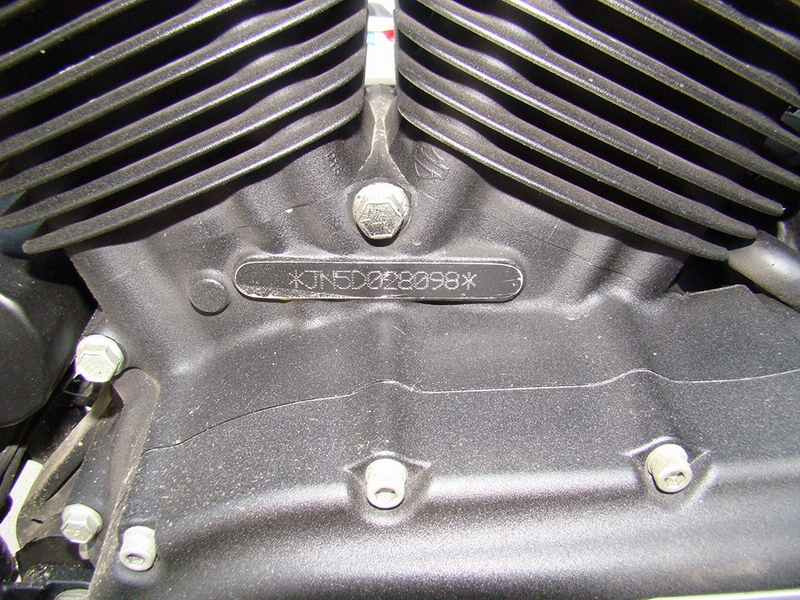

发动机结合面做工细腻

发动机结合面做工细腻

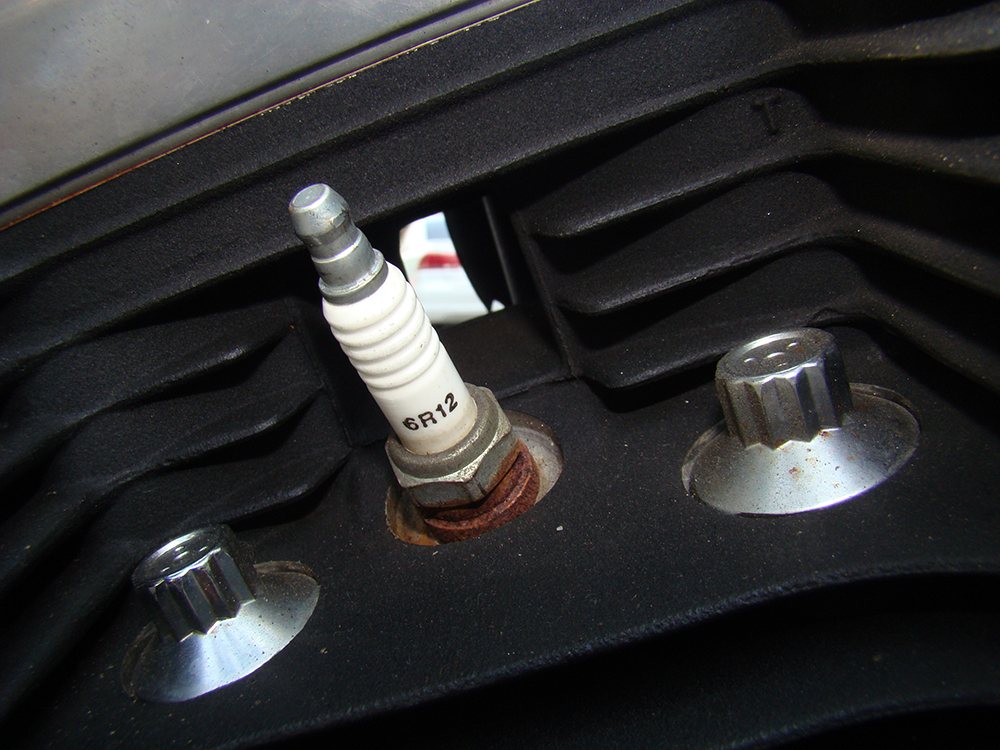

这个不用解说了吧

这个不用解说了吧

双喷油器，红圈圈出的部位

双喷油器，红圈圈出的部位

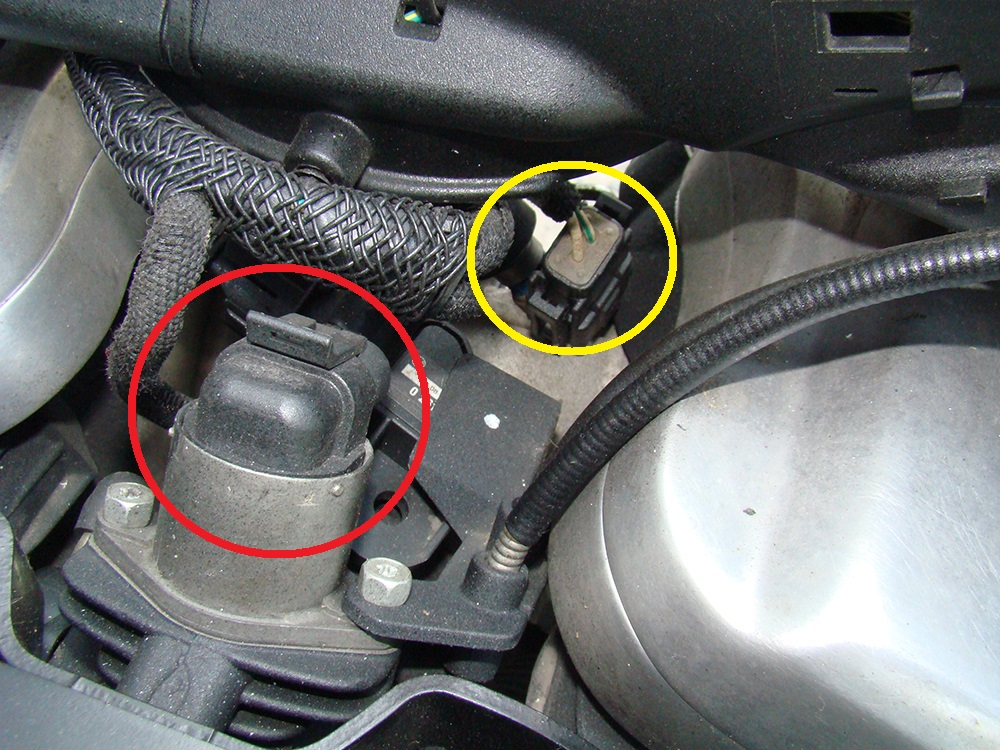

红圈是步进电机，黄圈是喷油器插座

红圈是步进电机，黄圈是喷油器插座

空滤盖上的尖叫鹰徽标，哈雷官方改装电喷系统的标识

空滤盖上的尖叫鹰徽标，哈雷官方改装电喷系统的标识

双高压包

双高压包

改装排气，每缸独立排气系统

改装排气，每缸独立排气系统

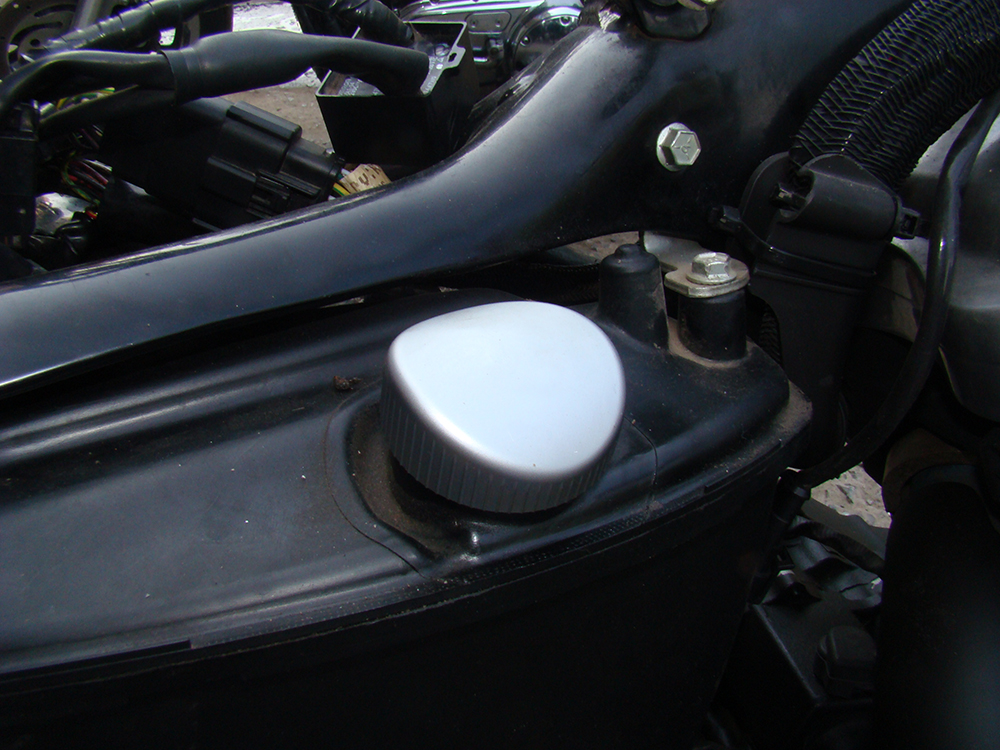

车架右侧的机油壶

车架右侧的机油壶

按下机油壶盖，油尺会弹起

按下机油壶盖，油尺会弹起

机油尺

机油尺

回复支持反对

使用道具举报

楼主| 发表于 2015-8-31 18:03:29 | 显示全部楼层

配件还未到货，维修目前暂停。

镀铬推杆套

镀铬推杆套

有种小汽车保险盒的感觉吧

有种小汽车保险盒的感觉吧

德尔福系统的ECM

德尔福系统的ECM

30A主保险

30A主保险

转向灯继电器，不过可不是受转向灯开关直接控制的

转向灯继电器，不过可不是受转向灯开关直接控制的

双线氧传感器

双线氧传感器

起动马达

起动马达

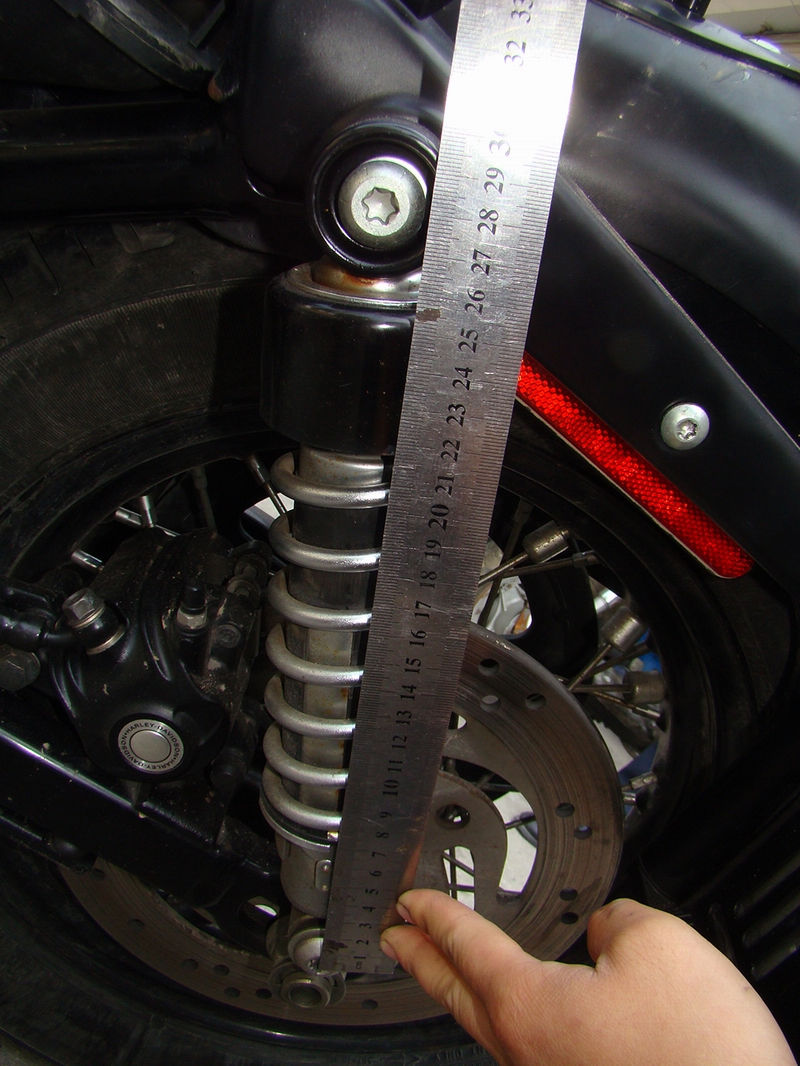

量下后减震的长度

量下后减震的长度

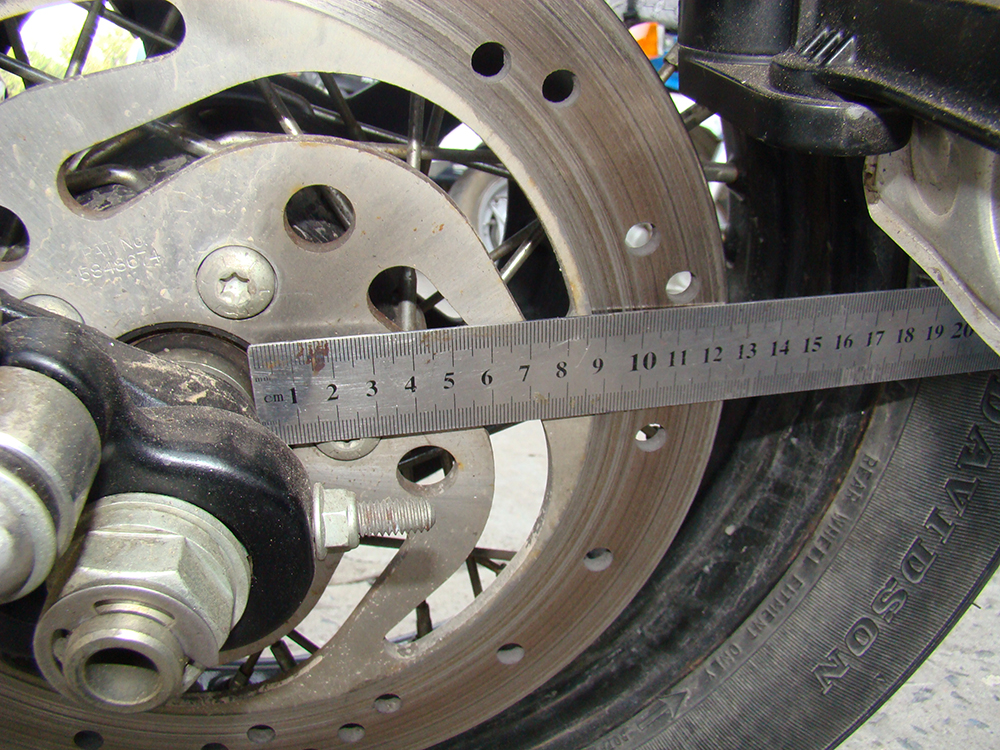

再测量下后碟刹盘的尺寸

再测量下后碟刹盘的尺寸

右置皮带传动系统

右置皮带传动系统

来个皮带的特写

来个皮带的特写

后皮带盘

后皮带盘

回复支持反对

使用道具举报

发表于 2022-8-2 16:59:19 | 显示全部楼层

高大上
