三轮摩托车与众不同的触发波形

发表于 2018-8-31 11:43:58

本帖最后由木石雅玩于 2018-8-31 11:42 编辑

昨天接修一辆三轮摩托车，据车主说他刚在路上行驶，突然加不起油至熄火，再也难启动，就近找到一家维修店检查，维修师傅检查了一番依然找不点故障点。

看来故障有点隐蔽，接手后我先检查高压跳火，发现有火花，但跳火频率有点不对，再检查油路没发现问题，初步判断是点火系统问题，从跳火频率联想到可能是触发信号问题，为了不产生误判，决定用示波器采集触发波形，如图

从上面采样波形看，与正常触发波形不同，有点像充电线圈的波形，由此推断可能充电输出线与触发线短路，导致充电交流电串入触发信号，拆下倒档器，检查磁电机输出线，如图

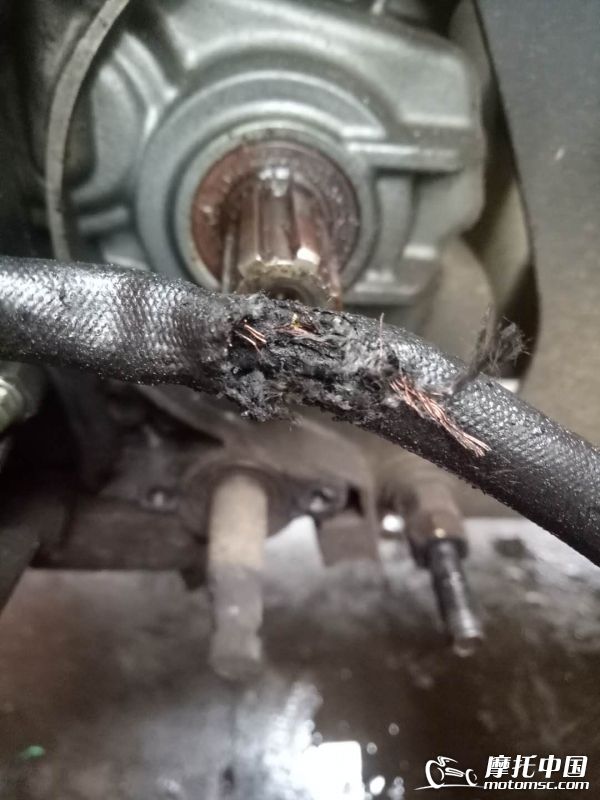

从上图可以看到线圈输出钱已短路烧坏，换上新线圈故障排除，采集波形如图
