维修工的神器

神器到手.废话不说上图，之前有发贴ECM喷油正常，但就是不点火，这是之前的的贴子地址http://www.motomsc.com/forum.php?mod=viewthread&tid=1811&extra=

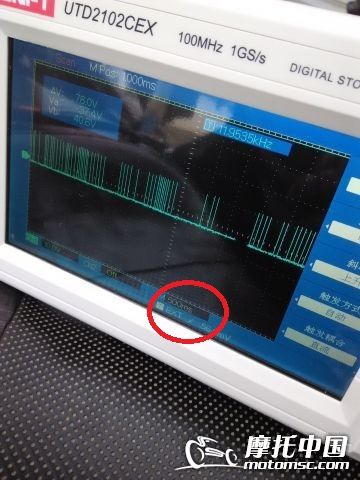

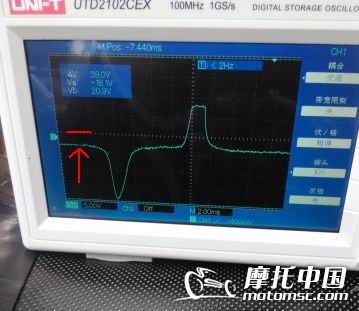

有这示波器一目了然，看我还治不了你哈哈.采集信号先看下ECM控制点火器触发线的波形应该是个方波信号，放小一看断断续续，感觉不正常再看测触发器到ECM的信号发现问题，有个波形没有小尖，换掉触发器后马上就点火了，故障排除后我又测了下喷油器4MS.刚开始玩，电压和时基都不知道怎么调多少，我都是把它由高至低开始调，直到能看到波形，望高手多多指教.在这里我想借摩托中国对兄弟们说，示波器这玩意真的实用，同时谢谢摩托中国的大神们无私波形分享贴。

现在知道波形维修的威力了吧，越搞下去，你会发现越有挑战性，维修技术会飞速进步。

您这示波器多少钱在哪买的?啥牌的?
来自: 微社区

叶落知秋 发表于 2016-2-6 07:17
现在知道波形维修的威力了吧，越搞下去，你会发现越有挑战性，维修技术会飞速进步。

知秋老师借着这波形给大家讲讲呗!
来自: 微社区

入门级的高手了
来自: 微社区

都整上了
来自: 微社区

好好，学习了

测量ECM输出的点火控制信号的时候，需要把时基轴缩小些，你这测试的轴太大。

测量触发波形时，建议把触发线的基础位置放到屏幕当中，这样一看就知道电压是多少。

叶落知秋 发表于 2016-2-6 11:32
测量ECM输出的点火控制信号的时候，需要把时基轴缩小些，你这测试的轴太大。

测量触发波形时，建议把触 ...

专业就是专业.谢谢程工的指导
来自: 微社区

龙行天下 发表于 2016-2-6 12:05
专业就是专业.谢谢程工的指导

老程有卖弄了
