踏板车检视孔的作用。

发表于 2016-3-1 21:28:06

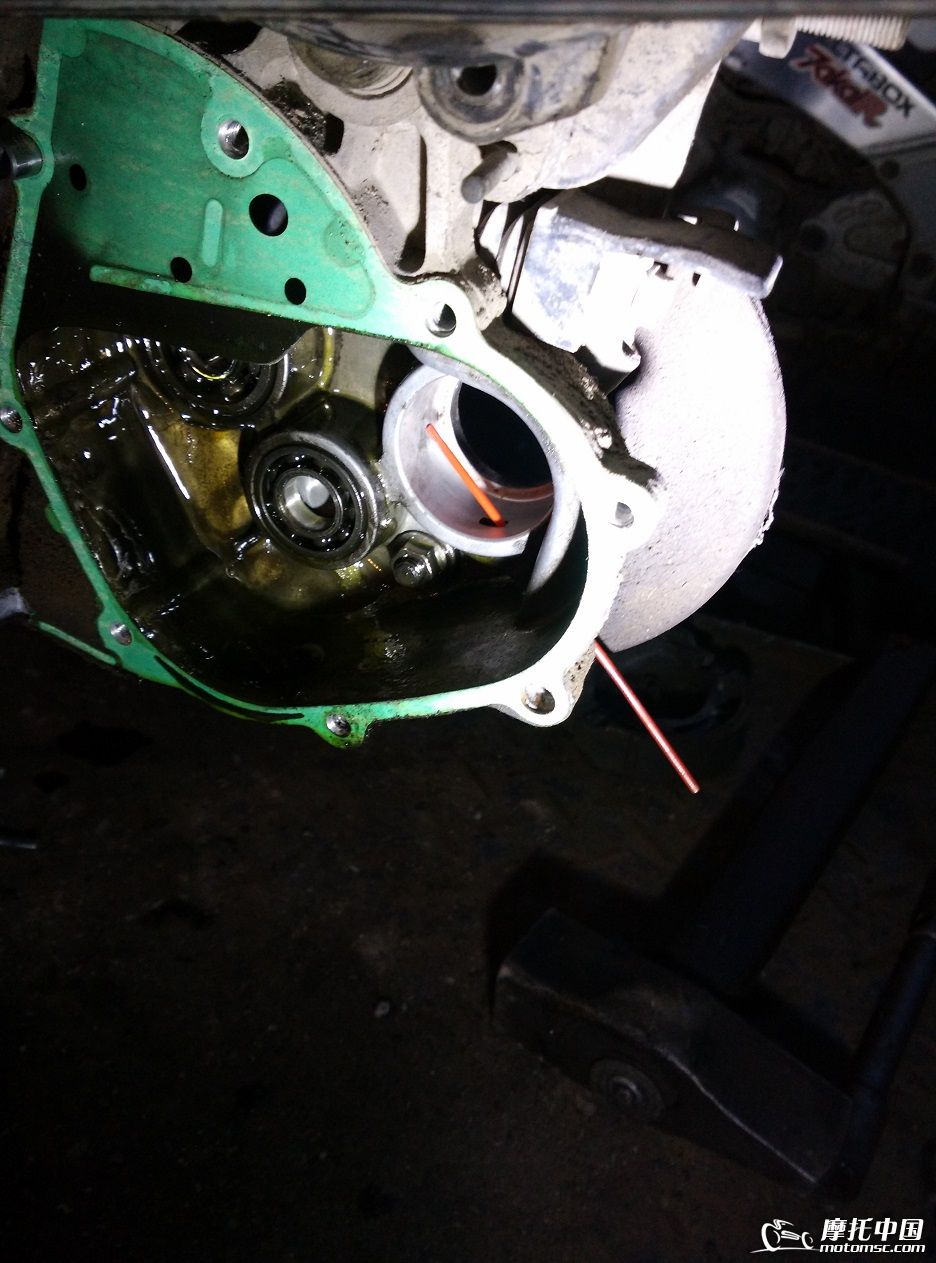

在很多踏板车齿轮箱后部多会出现这种情况。


不仅影响美观，还会对发动机造成危害，打开偏箱，卸掉前后离合器。


放掉齿轮油，拆开后齿轮箱。

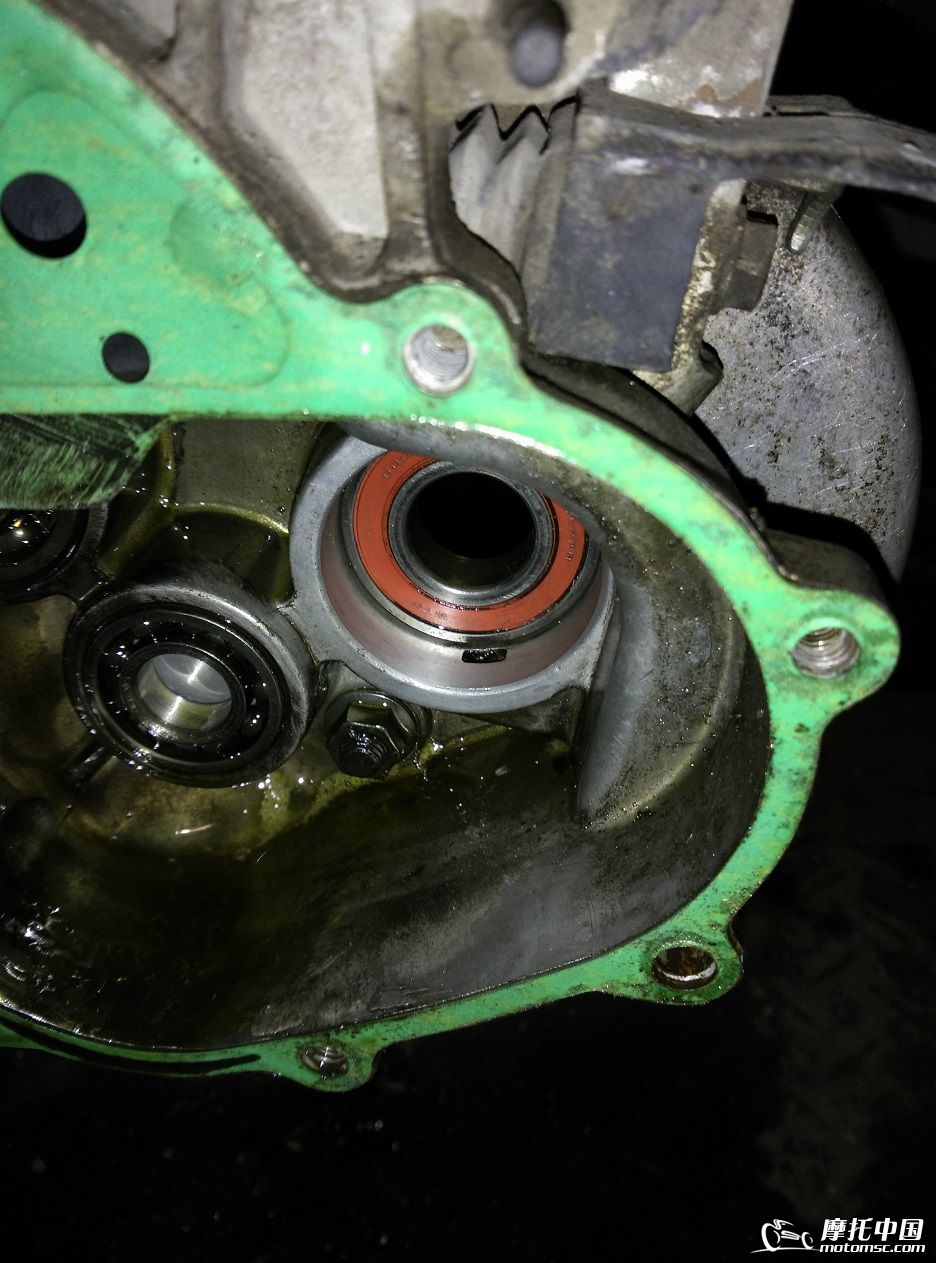

取下传动齿轮，后传动轴的油封已经失去弹性，皲裂。


清理干净，更换受损的油封，在油封与轴承之间有一个“检视孔”厂家设计这个小孔就是为了：当油封出现故障时我们能及时发现故障，齿轮油从小孔溢出，有了这个小孔，油就不会从后轴流到刹车片上，引起安全隐患。

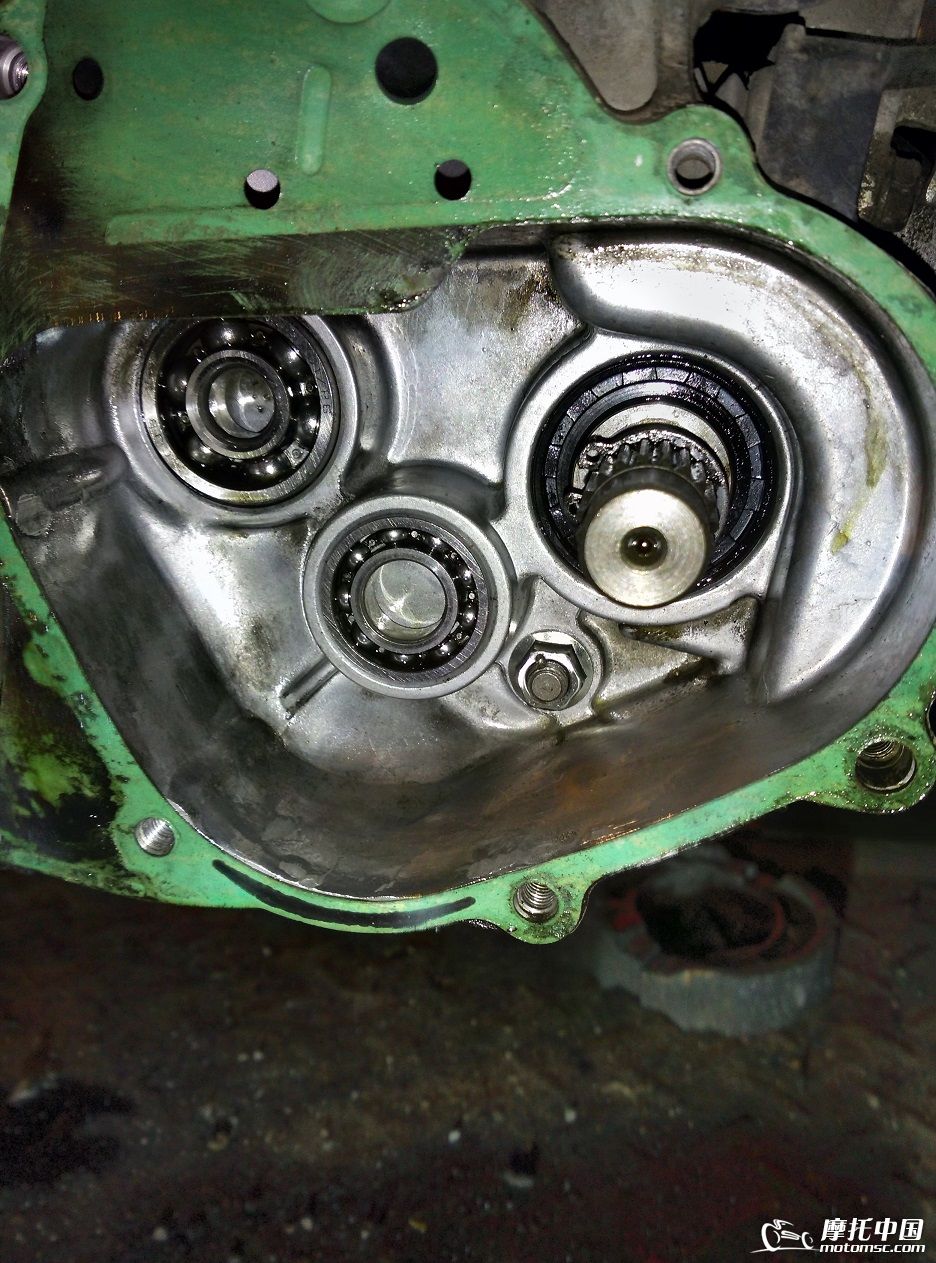

更换新油封，安装传动轴。


复位。

发表于 2016-3-2 08:57:39

顶一个。

发表于 2016-3-2 09:25:46

发表于 2016-3-2 12:16:27

原来如此，学习了。

发表于 2016-3-2 13:27:36

发表于 2016-3-2 20:42:46

快点来学系

发表于 2016-3-2 20:56:11

从设计上，不认同。没有创新，几十年了。

发表于 2016-3-6 18:44:57

长知识了

发表于 2016-3-6 22:22:39

原来如此

发表于 2016-3-7 10:47:20

果然精细，但有缺陷，那地方的油封坏的快，更换油封很麻烦
