波形咋是这摸样？

发表于 2016-4-2 20:55:32

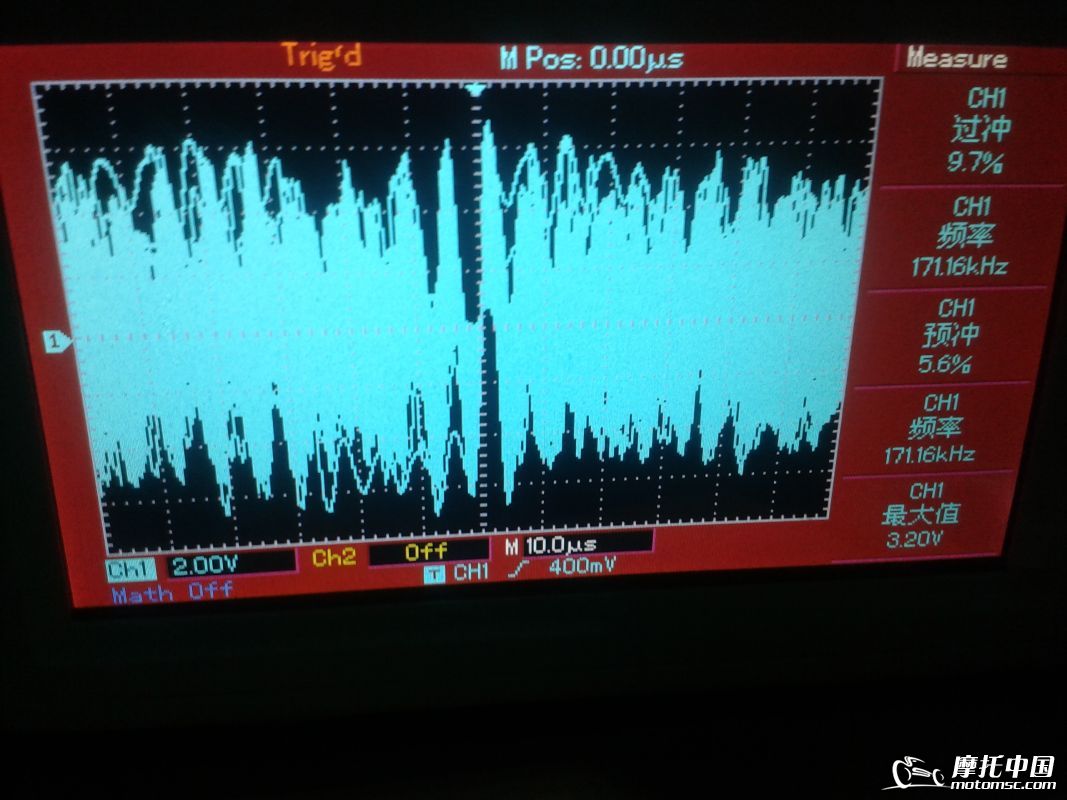

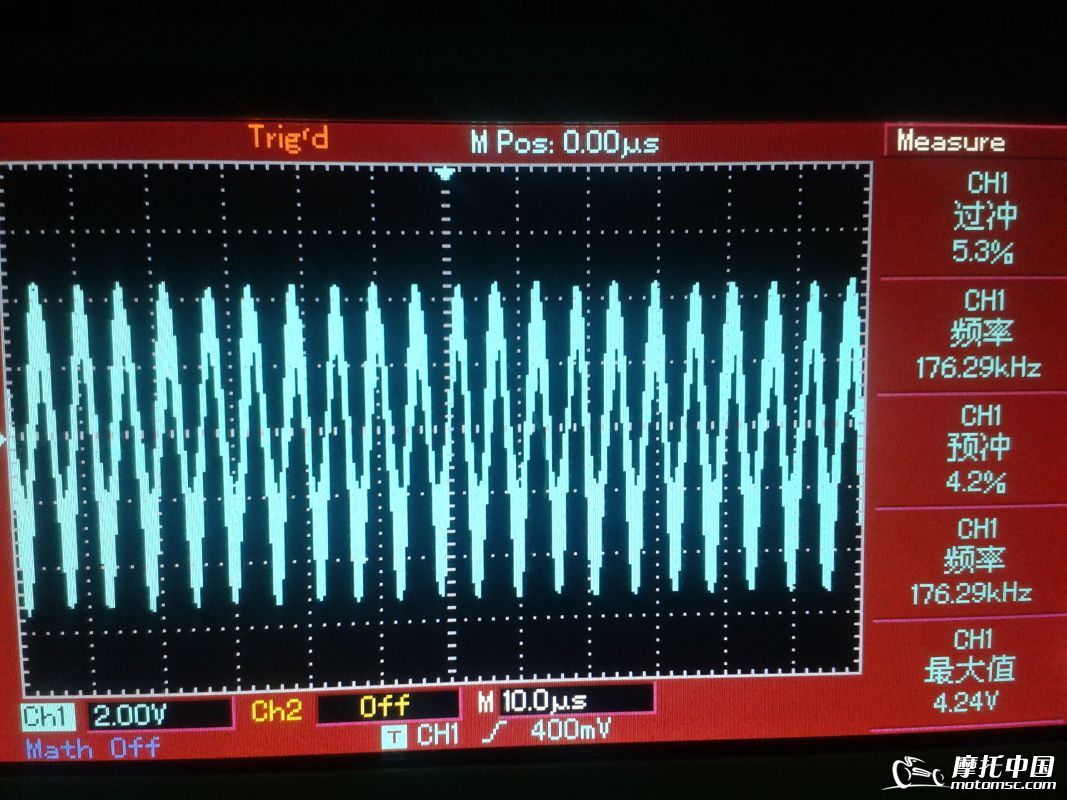

今天在一辆金城铃木110的弯梁直流点火抓波形，形状如下。

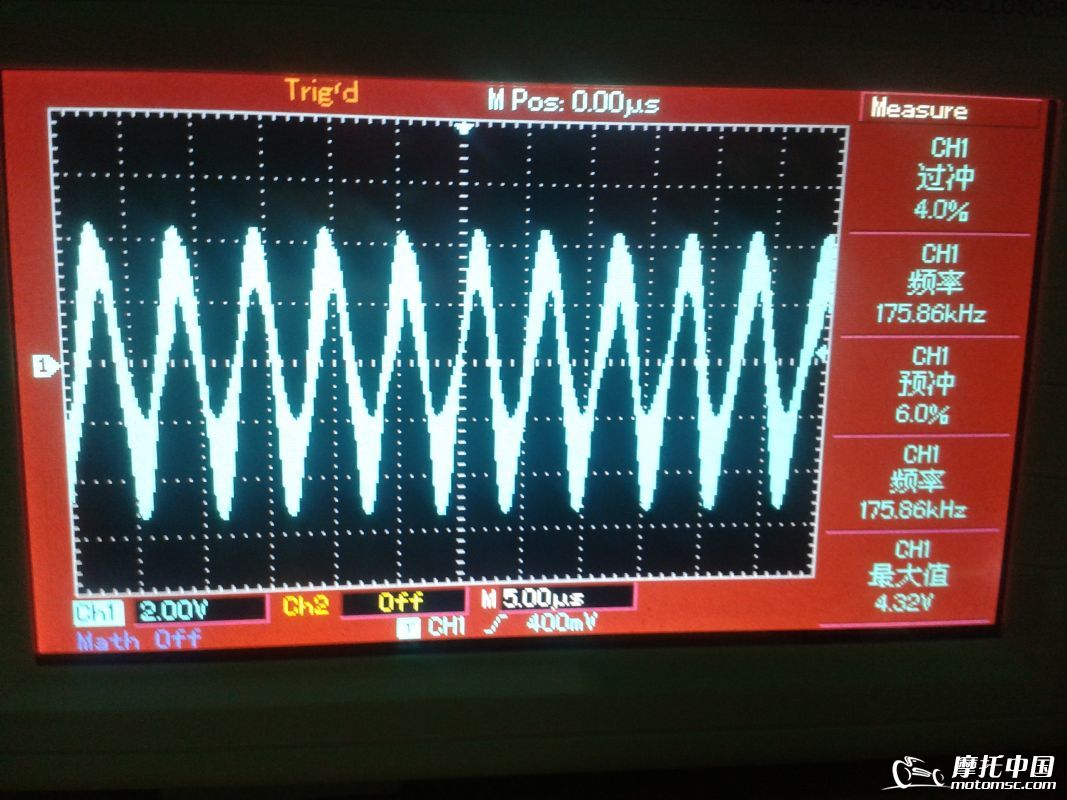

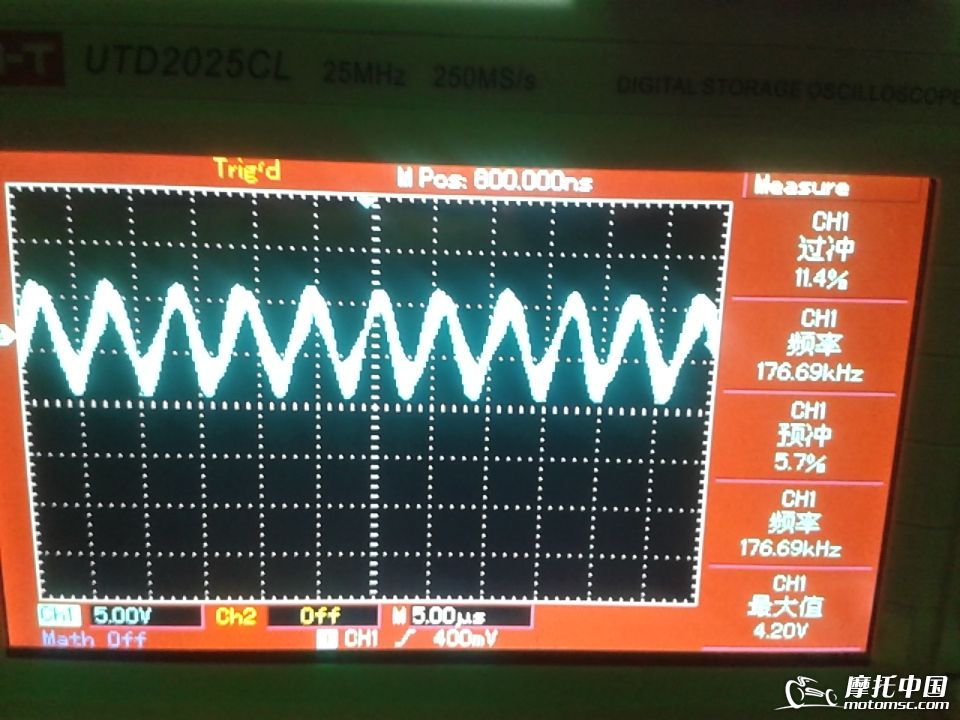

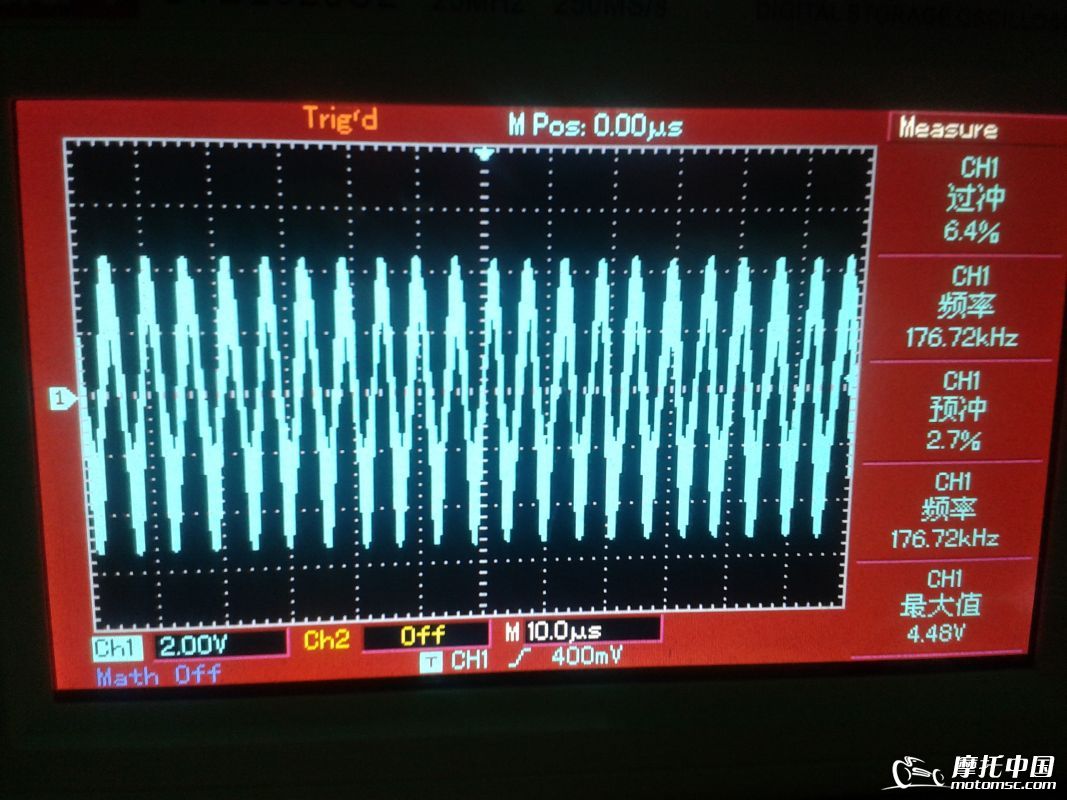

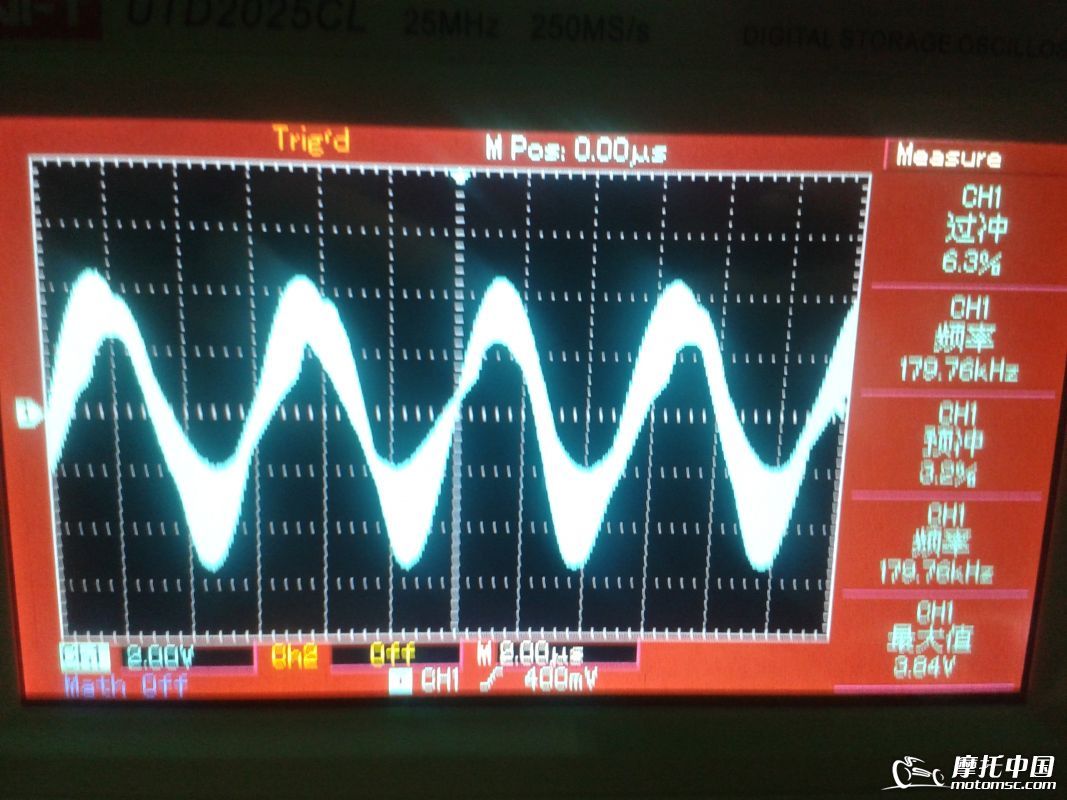

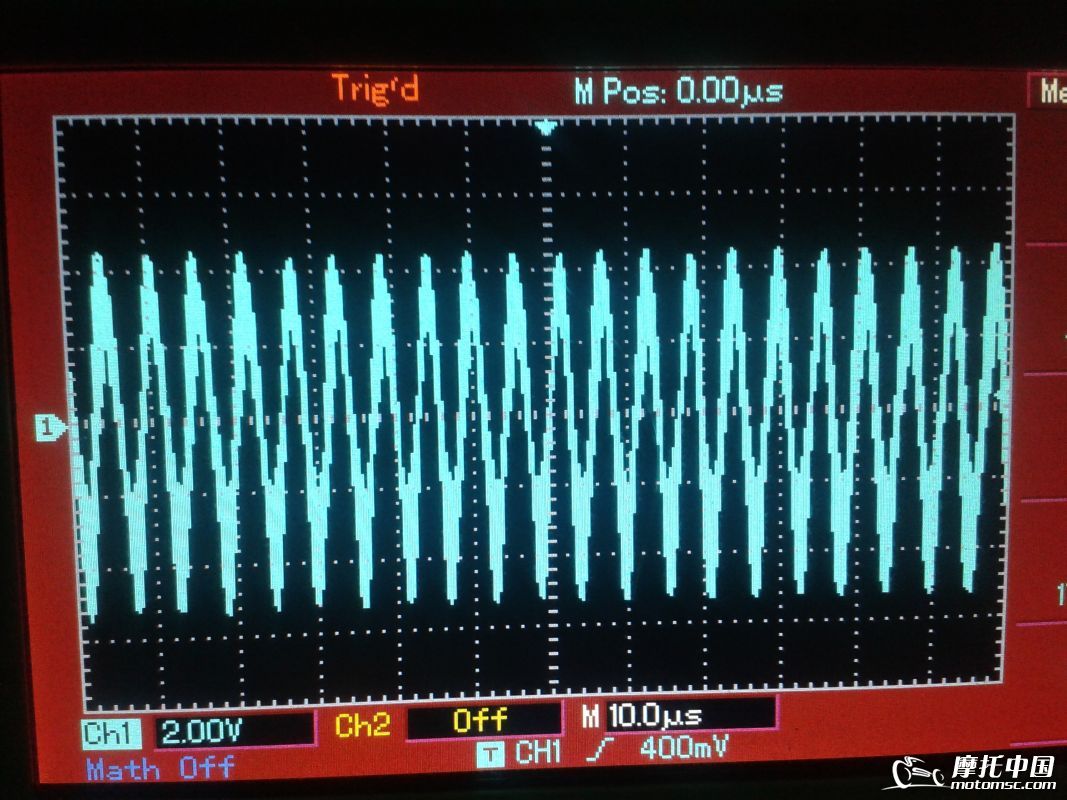

车子打开电门未启动是的波形：

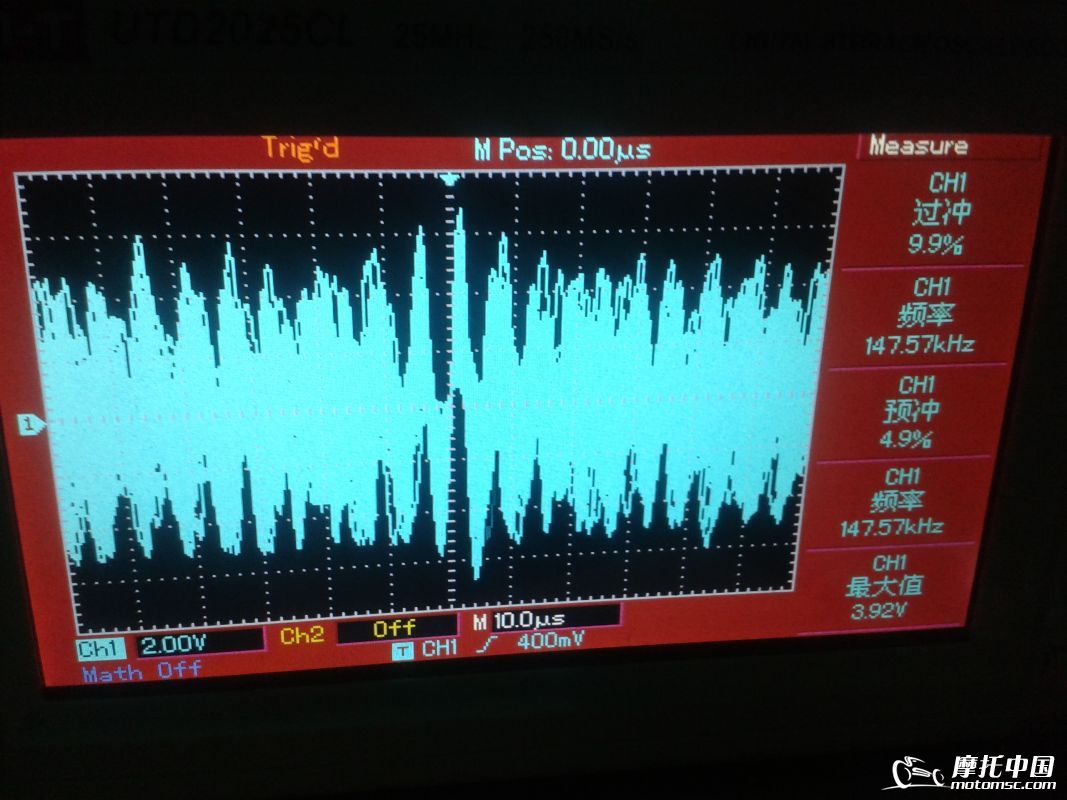

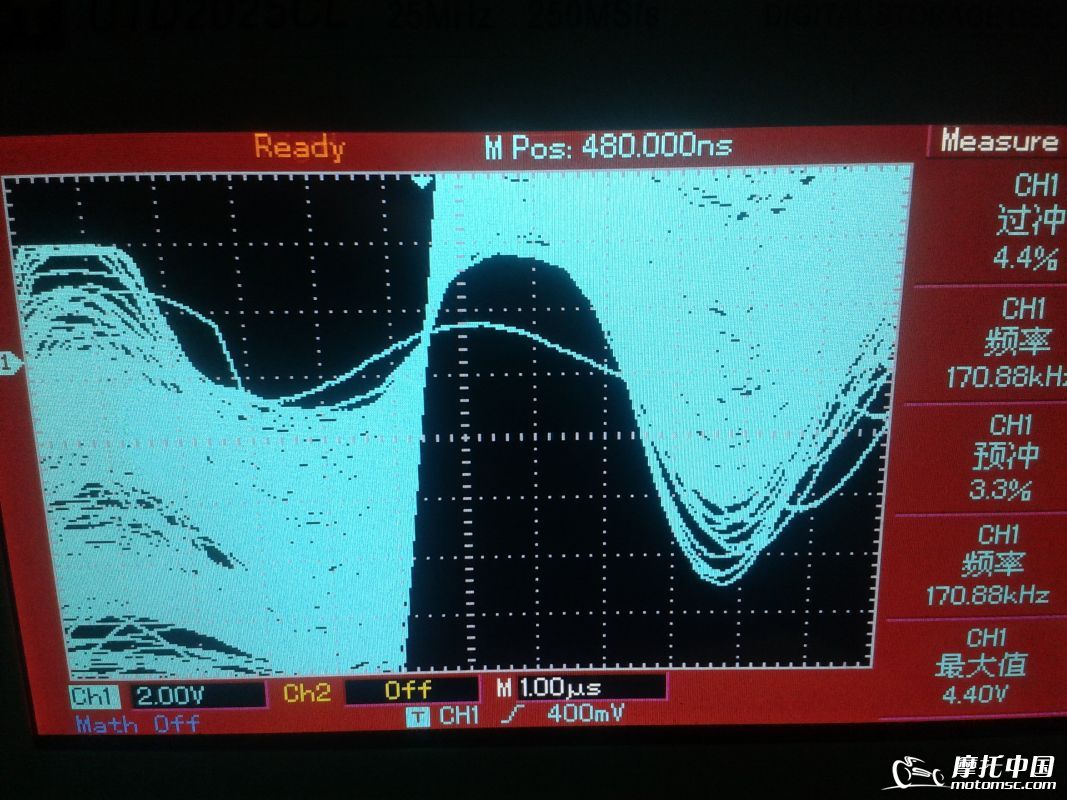

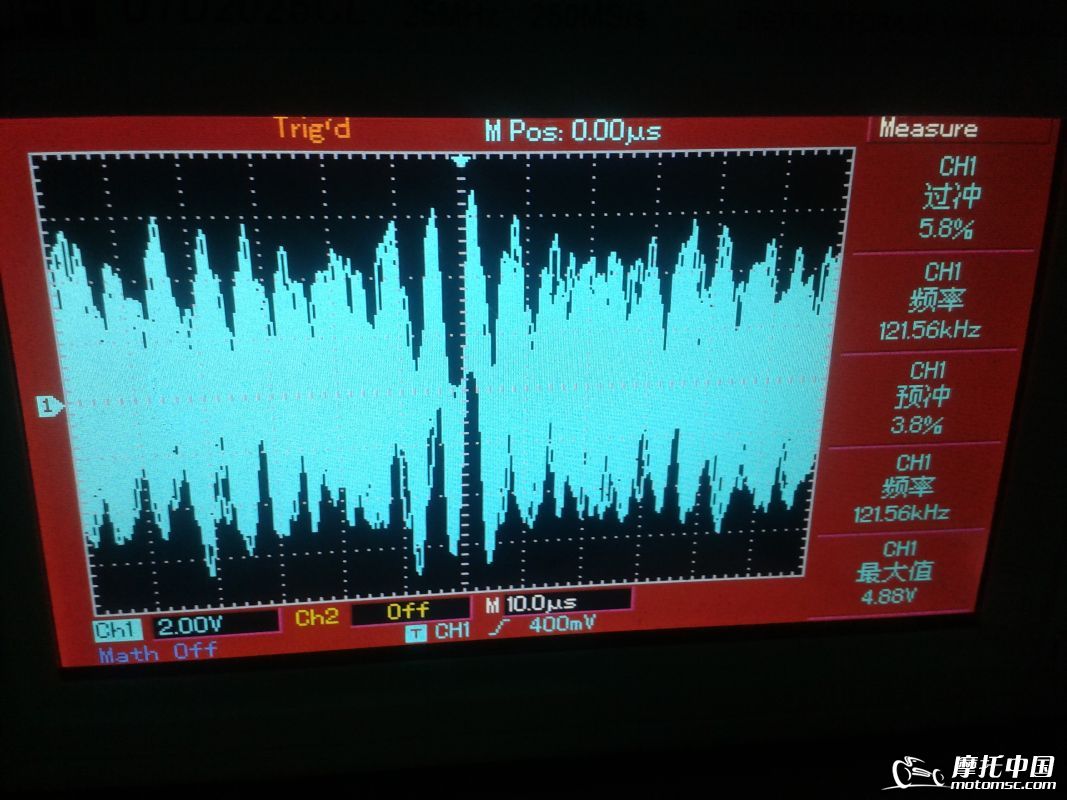

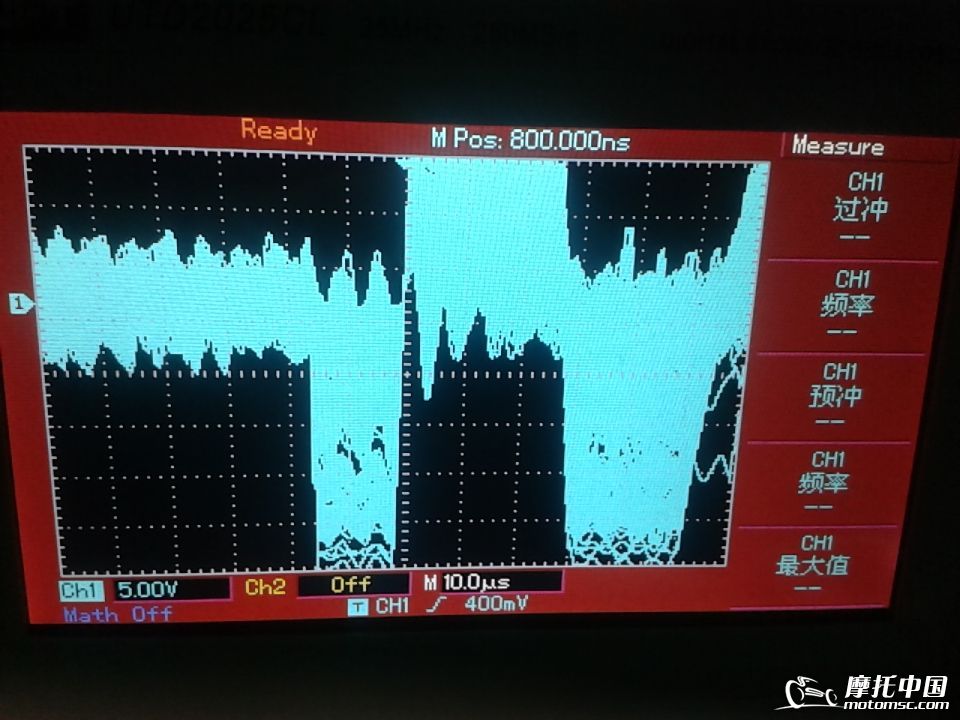

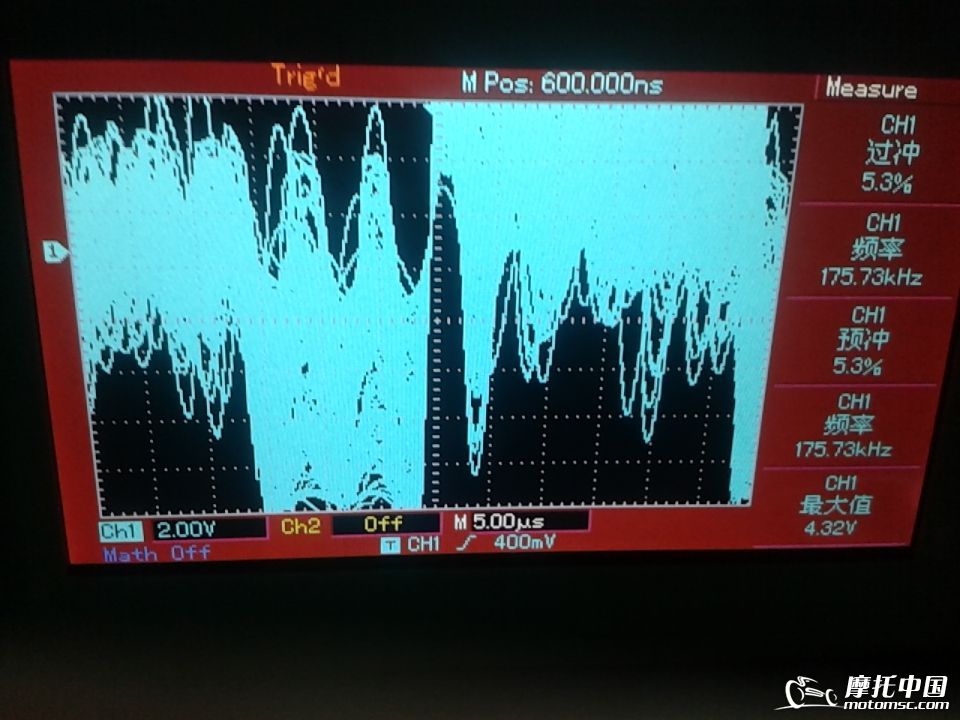

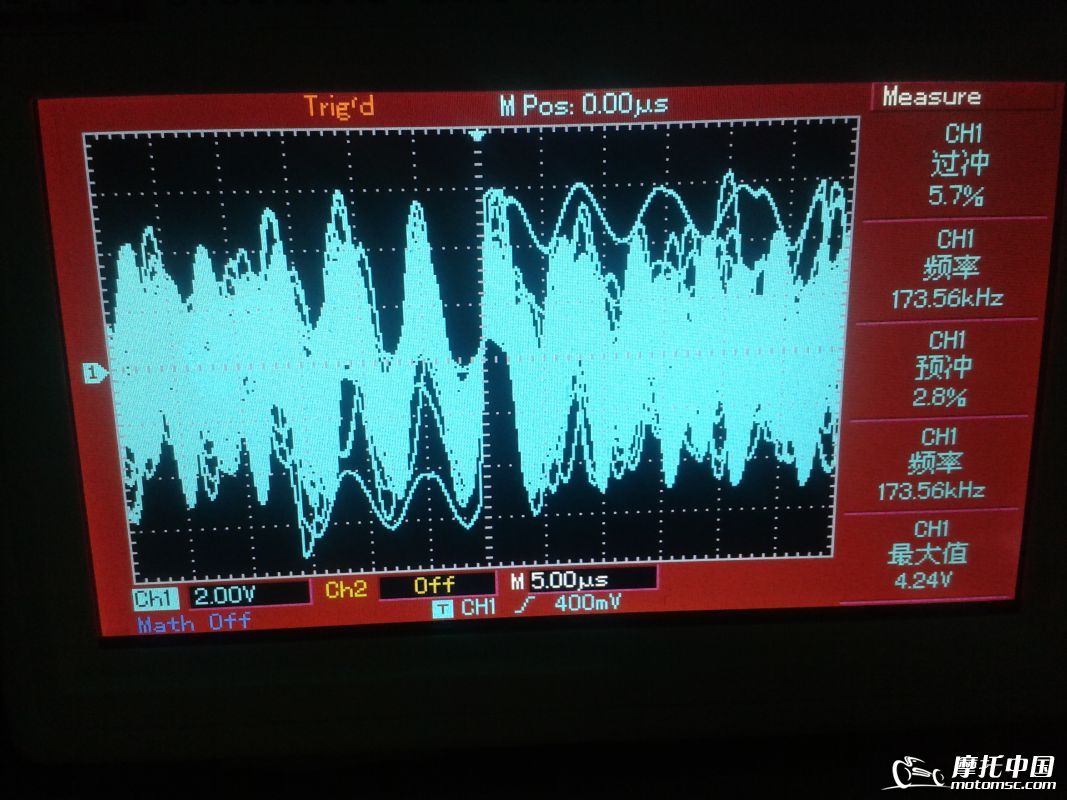

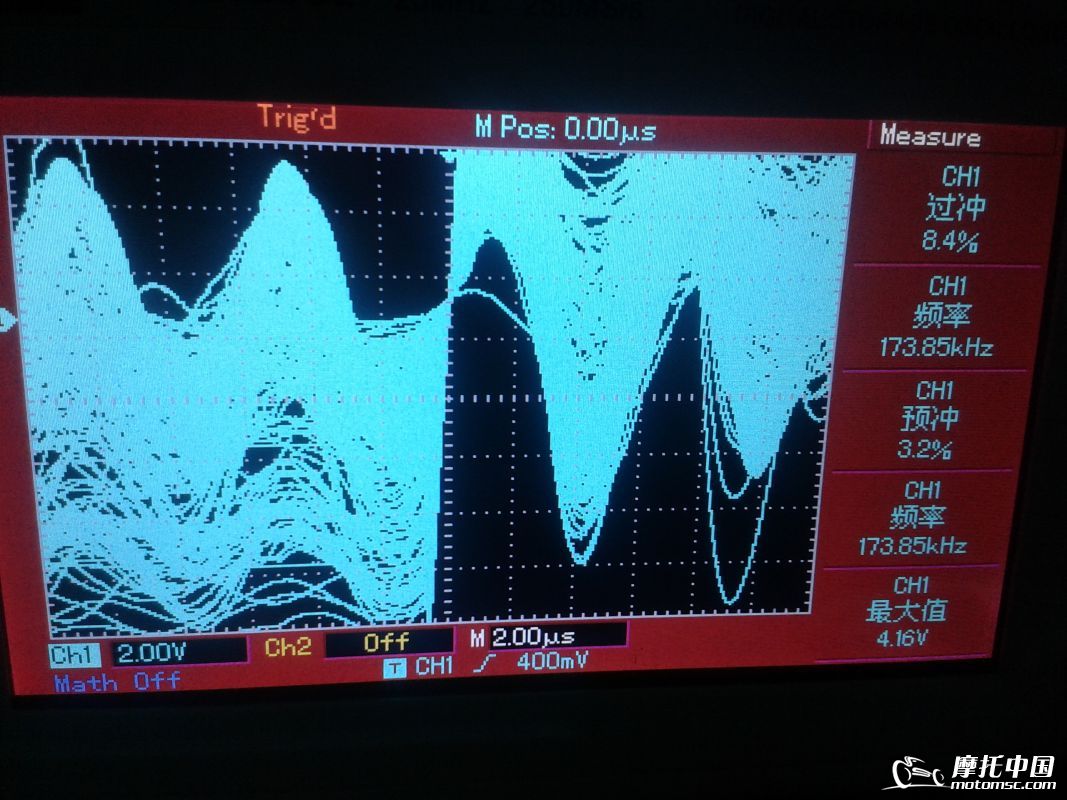

车子启动成功后的波形：

不知神马原因？

发表于 2016-4-2 22:35:31

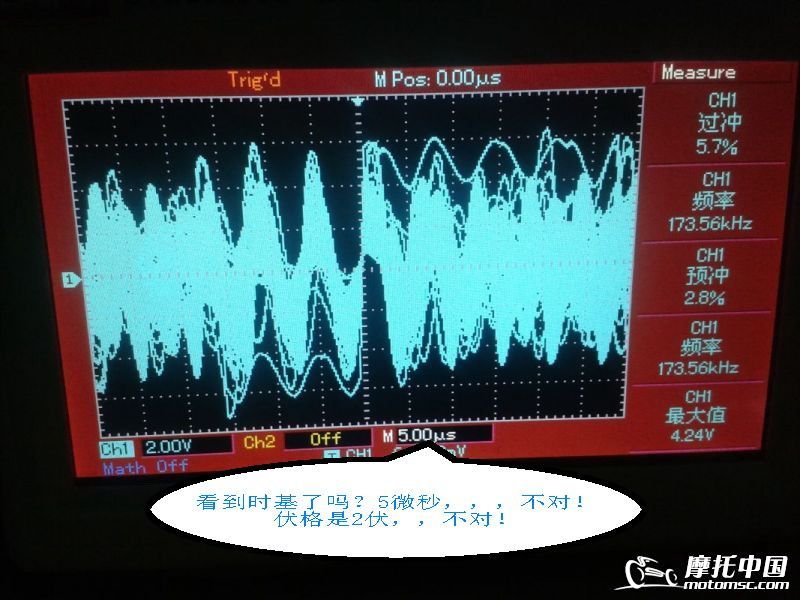

你算一下，5微秒可以显示什么，，可想而知，，，

发表于 2016-4-2 21:00:21

看着像鬼片

发表于 2016-4-2 21:04:12

好怕怕

发表于 2016-4-2 21:05:23

等待砖家讲解

发表于 2016-4-2 21:21:59

砖家在窑场，还没有回来

发表于 2016-4-2 22:21:42

建议你时基用20ms，伏格用5伏。

发表于 2016-4-2 22:24:14

20ms可以看到发动机大约2圈内的完整的时域波形，5伏可以看到±20V内的电压波形，

发表于 2016-4-2 22:34:35

咱们算一下，怠速约1200转/分钟，每圈约60000ms/1200=50ms，就是说，横向必须有大于50ms的屏幕时域，才可以显示一圈的波形，你的示波器是12格，选择20ms就是20ms*12=240ms，意思就是240ms内的信号都可以显示在屏幕上，
怠速2圈是100ms，当屏幕捕捉到3-4圈的信号后，定住，然后放大当前的时域1倍，两圈信号，显示。再放大一倍，就可以显示1圈内的信号，，，在放大1一倍，显示半圈信号，以此类推，，，，

发表于 2016-4-2 23:17:27

时速300码发表于 2016-4-2 22:34
咱们算一下，怠速约1200转/分钟，每圈约60000ms/1200=50ms，就是说，横向必须有大于50ms的屏幕时域，才可以 ...

学习了
