    雅马哈C8的资料（国2标准）

    [复制链接]
    发表于 2016-5-20 20:57:39 | 显示全部楼层 |阅读模式
    点火器针脚的功能和颜色：
    红色白色，脉冲
    黑色接地
    棕色12V+电源
    黄色进高压包

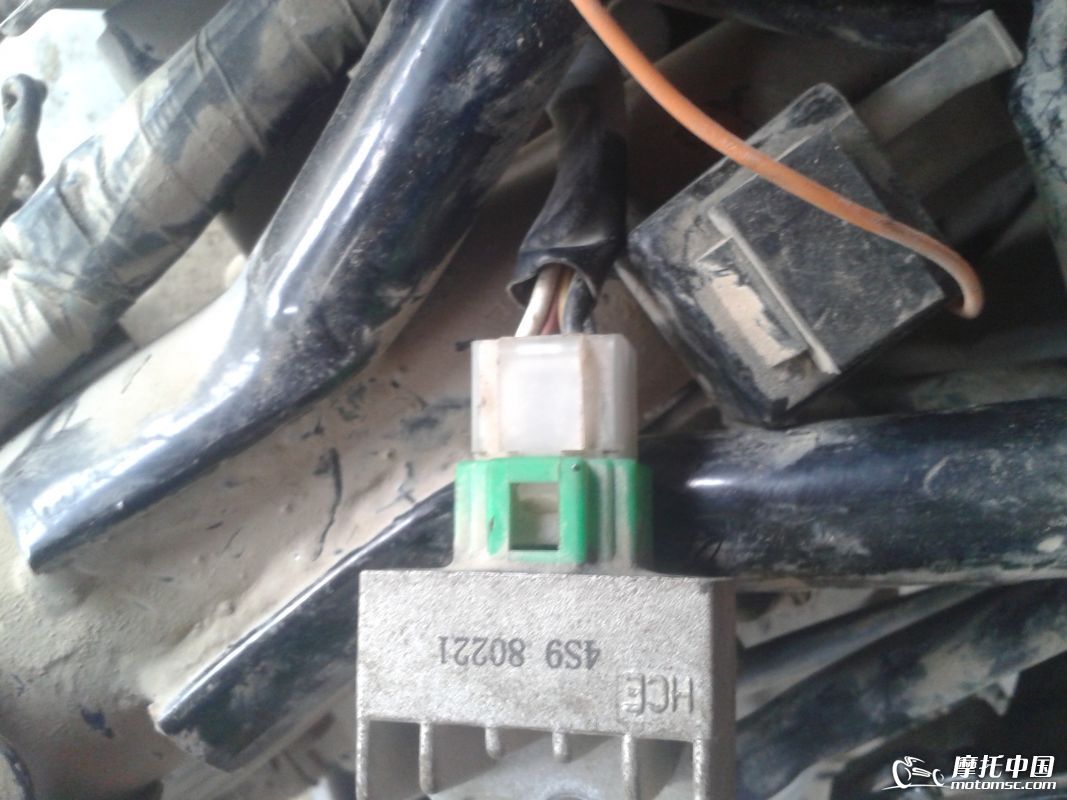

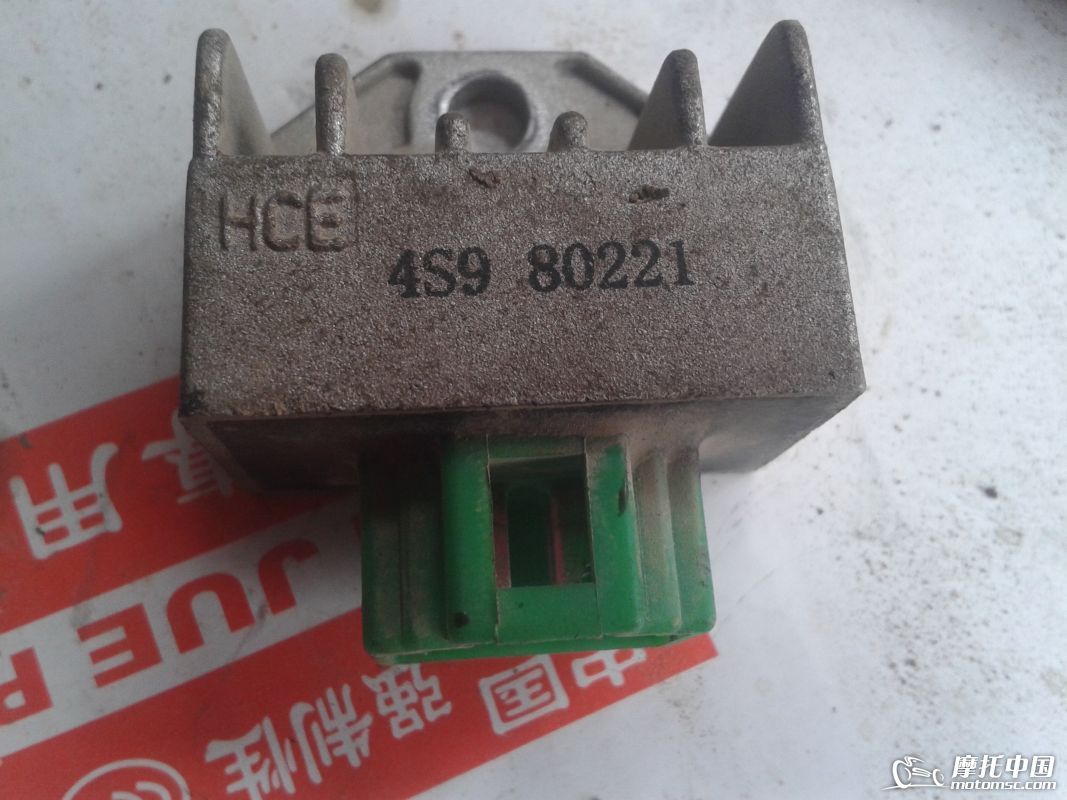

    整流器
    20160519_153923.jpg 20160519_155432.jpg 20160519_155427.jpg
    黄色白色：交流电源
    黑色接地
    红色电源线

    回复

    使用道具 举报

    发表于 2016-5-20 21:58:48 | 显示全部楼层
    收藏了
    回复

    使用道具 举报

    发表于 2016-5-20 23:14:27 | 显示全部楼层
    楼主伟大楼主无私
    回复 支持 反对

    使用道具 举报

    发表于 2016-5-21 07:34:29 | 显示全部楼层
    感谢分享
    回复

    使用道具 举报

    发表于 2016-5-21 07:51:48 | 显示全部楼层
    谢谢
    回复

    使用道具 举报

    发表于 2016-5-21 08:50:29 指尖摩托手机 | 显示全部楼层
    谢谢!果断收藏!
    回复 支持 反对

    使用道具 举报

     楼主| 发表于 2016-5-21 20:57:12 | 显示全部楼层

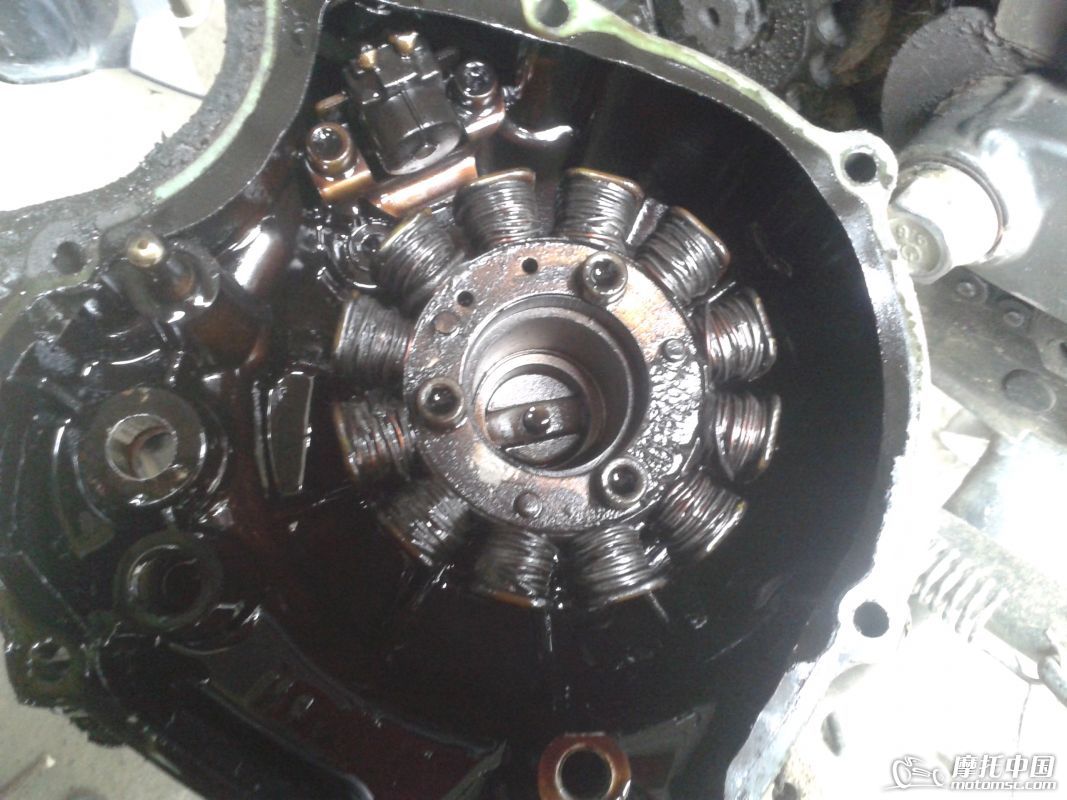

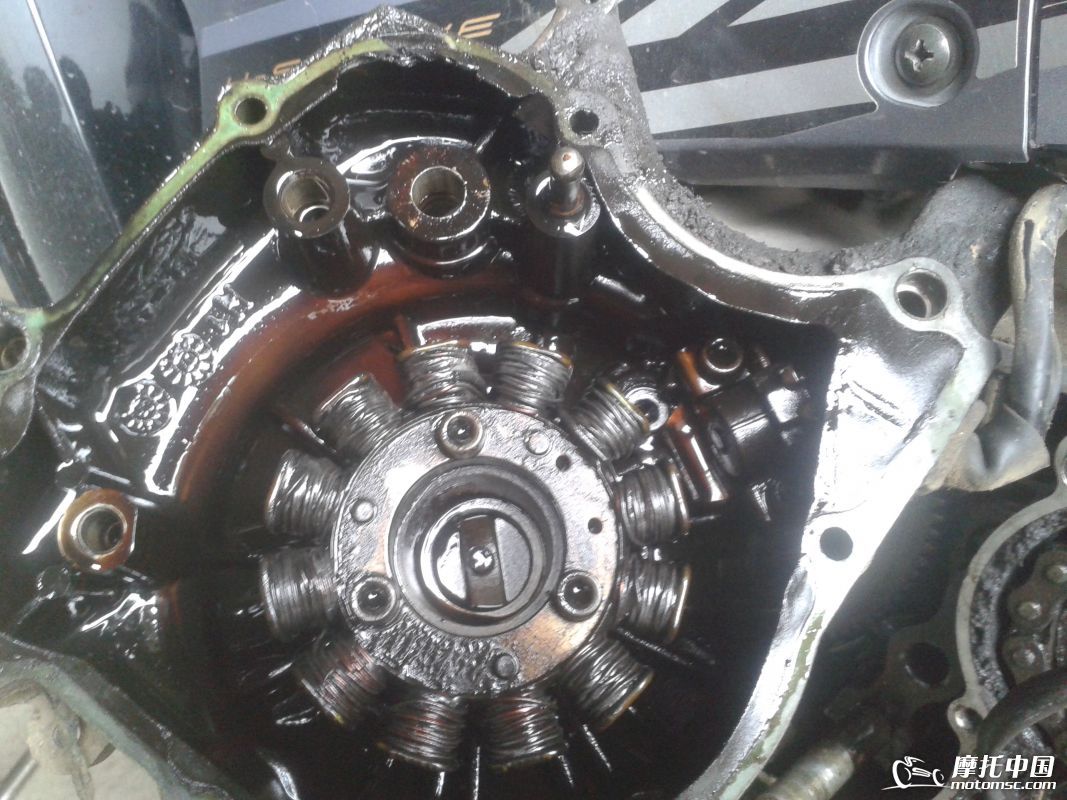

    C8的定子
    回复

    使用道具 举报

    发表于 2016-5-26 10:45:07 指尖摩托手机 | 显示全部楼层
    感谢楼主
    来自: 微社区
    回复

    使用道具 举报

    发表于 2018-10-1 06:24:14 | 显示全部楼层
    谢谢楼主分享！
    回复 支持 反对

    使用道具 举报

    发表于 2018-10-2 08:24:03 指尖摩托手机 | 显示全部楼层
    路过路过
    回复

    使用道具 举报
