请龙版主帮忙解答一下。

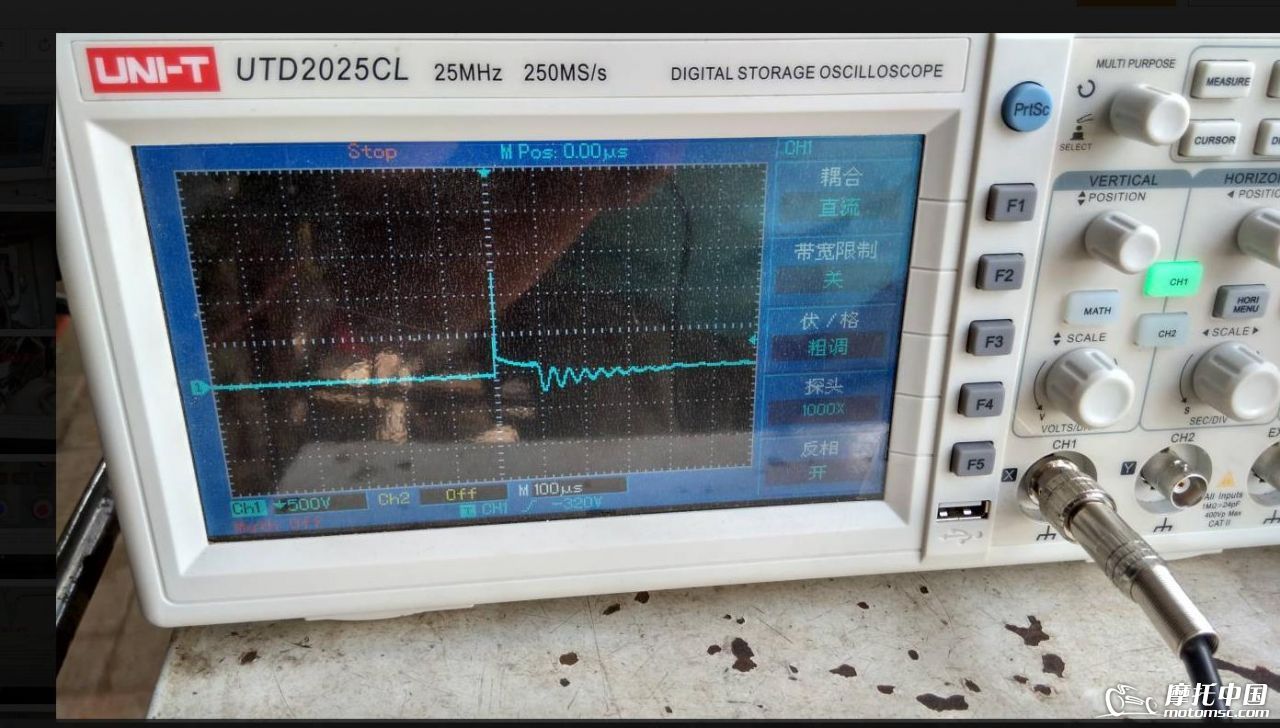

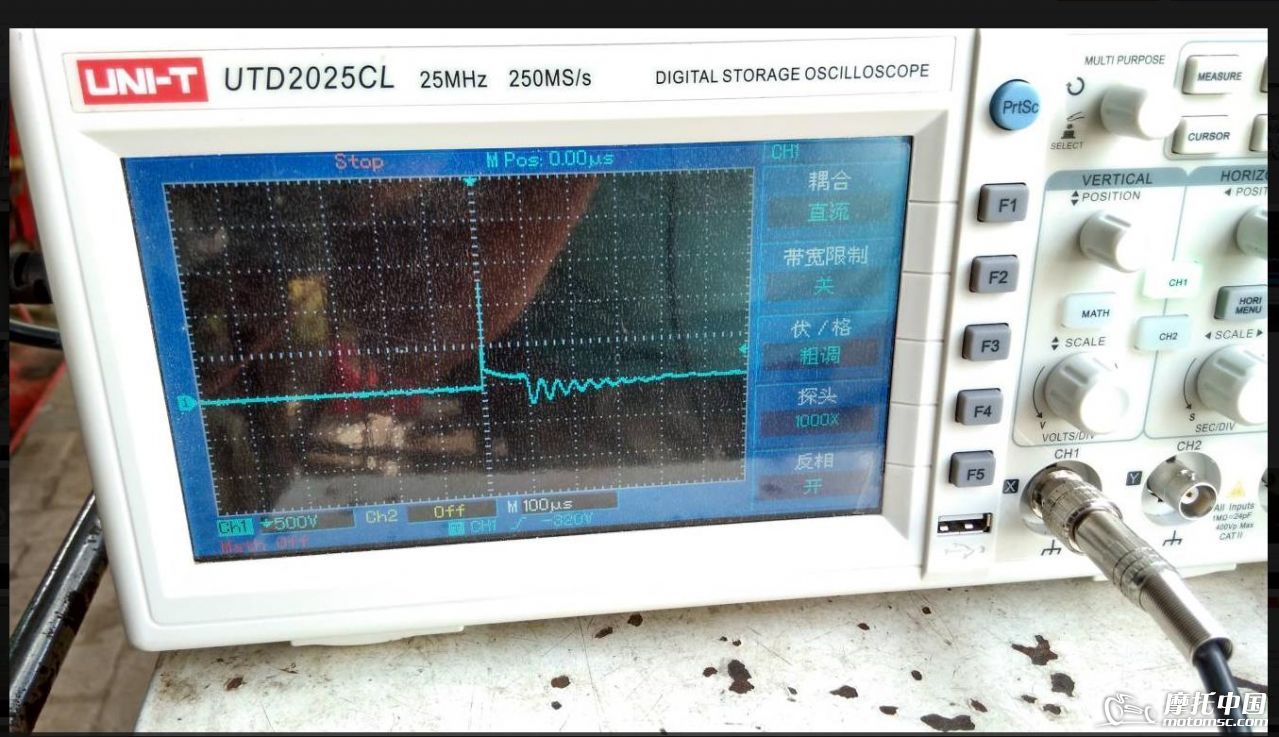

这两张图是同一个波形。
1请帮忙 看看次级波形是否采集正确。
2击穿电压值是多少。
3击穿电压是怎样换算出来的。
刚焊上电阻，敬请赐教。

探头档选1*的

龙行天下 发表于 2016-6-13 07:45
探头档选1*的

能讲的再详细一下吗，为什么选1*.

因为你已经改高压探头。  好读数据。

你改探头用的20nf100k电阻。就是5000x的。不需要再调1000的。 龙版主对吗

普通人 发表于 2016-6-13 14:15
你改探头用的20nf100k电阻。就是5000x的。不需要再调1000的。 龙版主对吗

期待答案，感谢回复。

大唐车业 发表于 2016-6-13 10:05
能讲的再详细一下吗，为什么选1*.

选1*的档就是为了方便看电压.不用过多的换算.5000*1如果电压档调1v,那么1v每格就是5kv

学习了

龙行天下 发表于 2016-6-14 11:22
选1*的档就是为了方便看电压.不用过多的换算.5000*1如果电压档调1v,那么1v每格就是5kv

感谢回复。
