请教关于高压探头的改装图

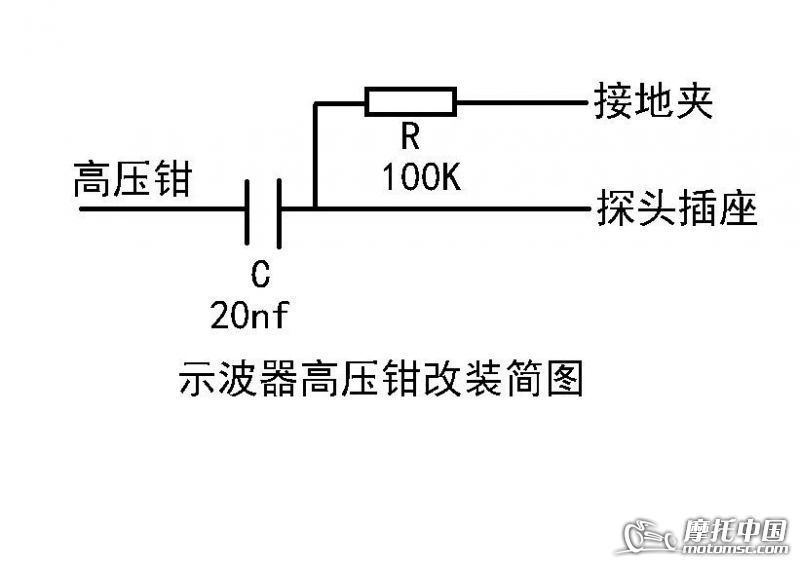

这个是网站上的规范图纸

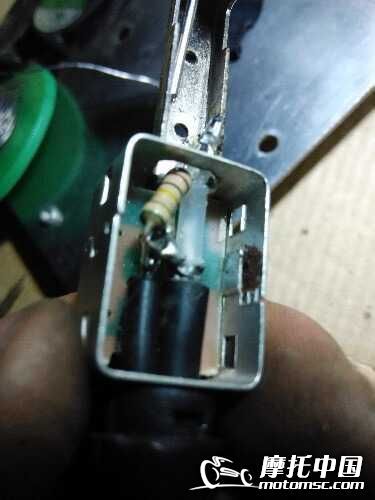

这个是龙版主的照片

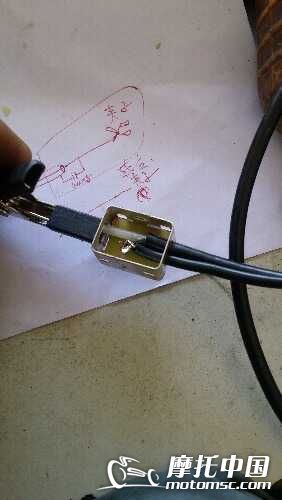

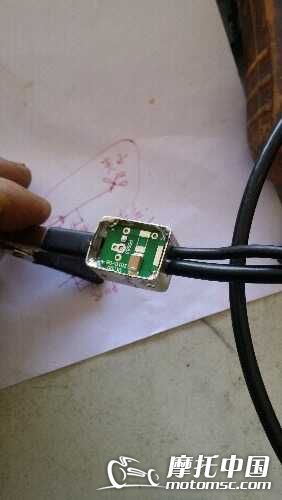

这个也是龙版主的照片

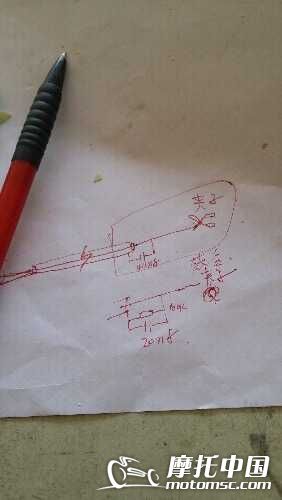

按照龙版主的照片改装图纸是否可以画为

明显看到两份图纸不一样，导致我改了好多次没有成功，希望版主指正！

期待大师们的精彩解答，我的探头也拆了，正在充电器里面找电容和电阻

沙发
叶落-知秋  初级会员  发表于 2016-5-16 08:17:44  | 只看该作者



楼主，20nf的电容串联在高压钳子与正极线之间，100K电阻并联在正极线与搭铁夹子之间。只要高压线没有破皮，没有高压直接打出来，随便怎么折腾，是不会出问题的。示波器可以抵抗350的电压输入。在摩托车里面只有交流点火的低压充电线圈和电感点火的初级电压能有这么高。其他都是低电压，完全没必要担心会出问题。但是切记，高压线破皮了要小心点，那个威力是很大的。
致力于推动摩托车后市场的革新、18916526250

学习了

学习学习
来自: 微社区

艳敏 发表于 2016-6-14 16:39
明显看到两份图纸不一样，导致我改了好多次没有成功，希望版主指正！

你可以在原来电容位装上20nf的电容.电阻并在对面高压钳与地线之间试试

我看也是如此的

这是每天改造的，信号钳与示波器没有任何隔离。个人认为不安全啊

我认为第一图应没问题
