压力传感器测试问题求教

怎么弄不好呢？请教龙版主这是什么地方不对呢？
来自: 微社区

这个问题，小可略发表些浅见，请楼主笑纳。

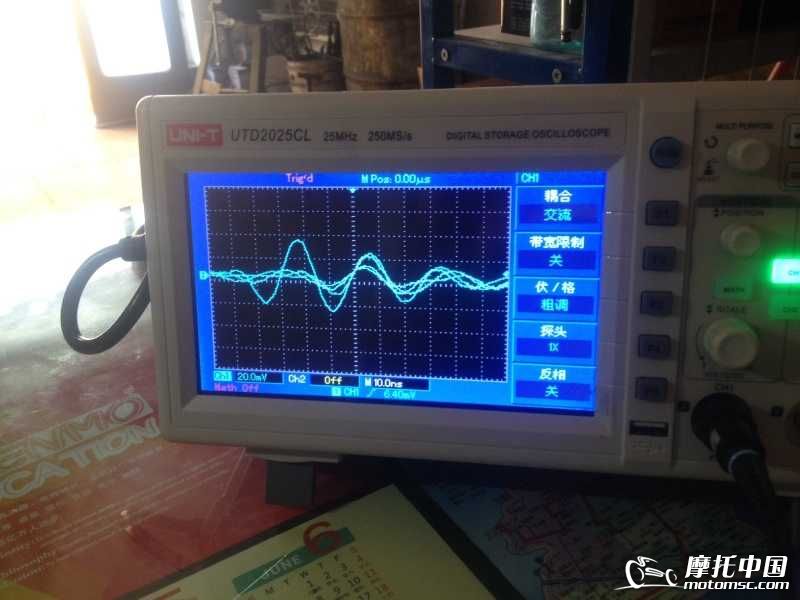

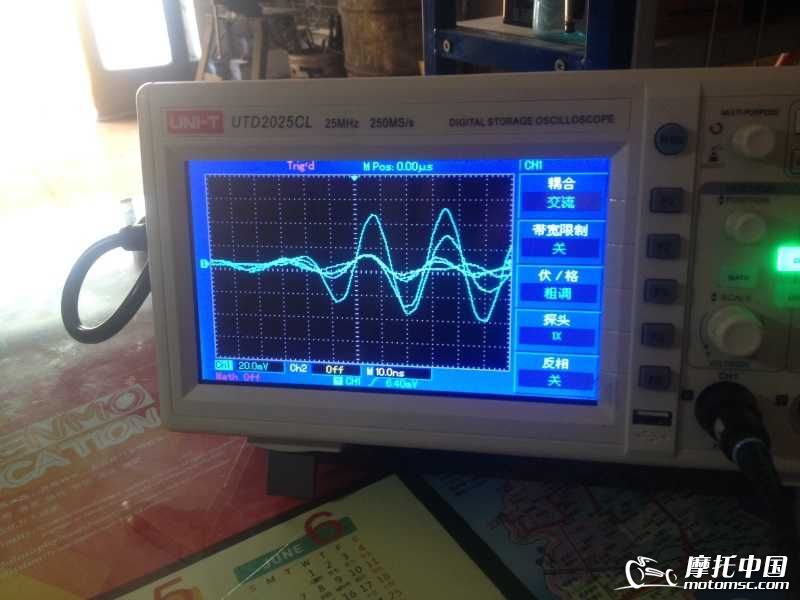

耦合是直流，电压显示调节到1v档，时间显示调节到50ms档，这三点，楼主全部设置错误。

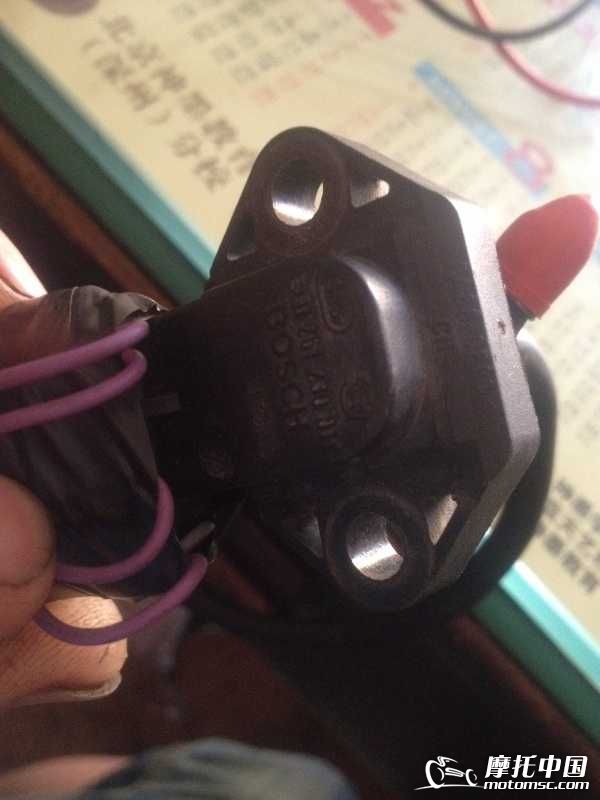

MAP传感器是有源传感器，三个端口为电源输入端，接地端，信号输出端。楼主你只需要尝试6次，就该能得到正确的显示波形。9V输入的，得到5V信号输出；5V输入的，得到3V信号输出。切记，直接输入12V电瓶电源是不行的。
给楼主提供下6次尝试的接线方案：1,2,3；1,3,2；2,1,3；2,3,1；3,1,2；3,2,1。还是没有得到电压波形的话，换个传感器，没戏了。

在这谢谢ABC大哥指导

来自: 微社区

能把接线,及探头图发上来看看吗.

这图像是地线接触不实.时间轴用20ms,电压轴用1v.

龙行天下 发表于 2016-6-18 12:06
这图像是地线接触不实.时间轴用20ms,电压轴用1v.

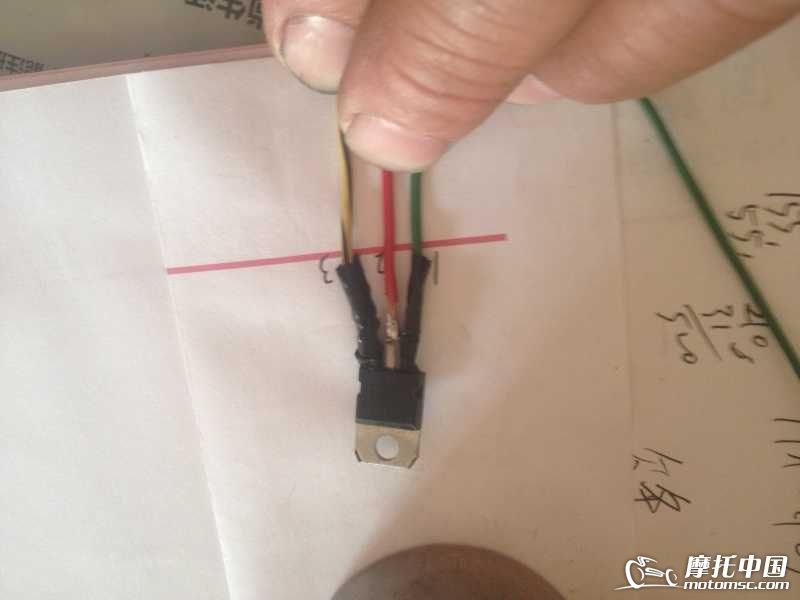

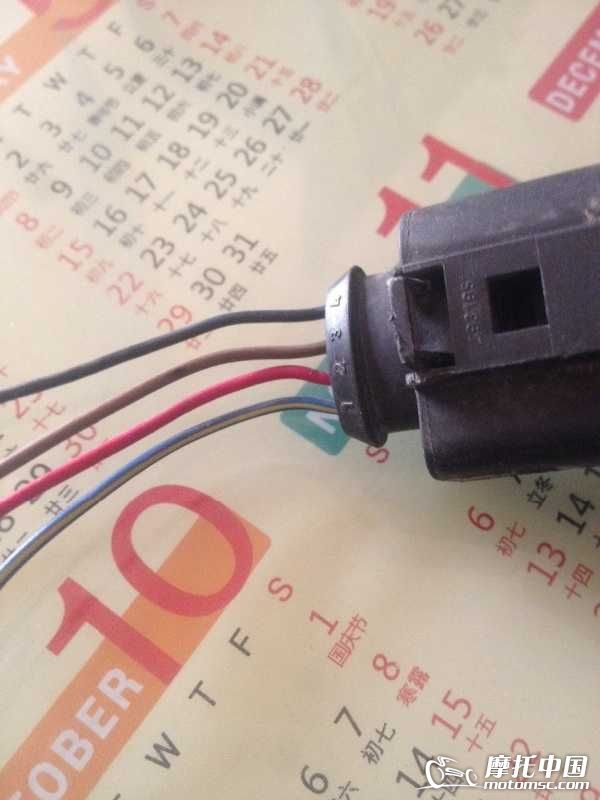

看看对不，我找的是4线进气压力传感器还有7805，7805接线方式1接12V输入，2接搭铁线，3输出5V。压力传感器1是搭铁，2是进气温度，3是输入5V电压，4是传感器输出。请各位专家指导指导
来自: 微社区

龙行天下 发表于 2016-6-18 12:06
这图像是地线接触不实.时间轴用20ms,电压轴用1v.

龙版主帮忙看看接线对不
来自: 微社区

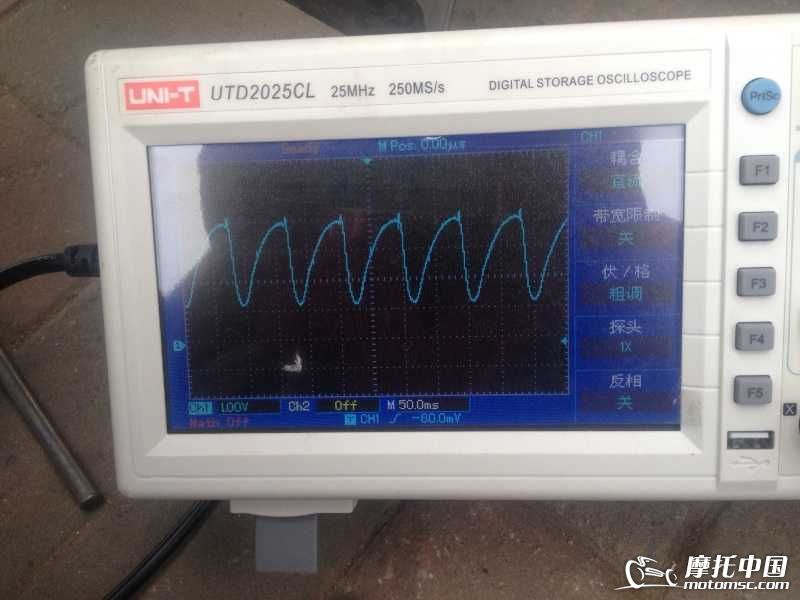

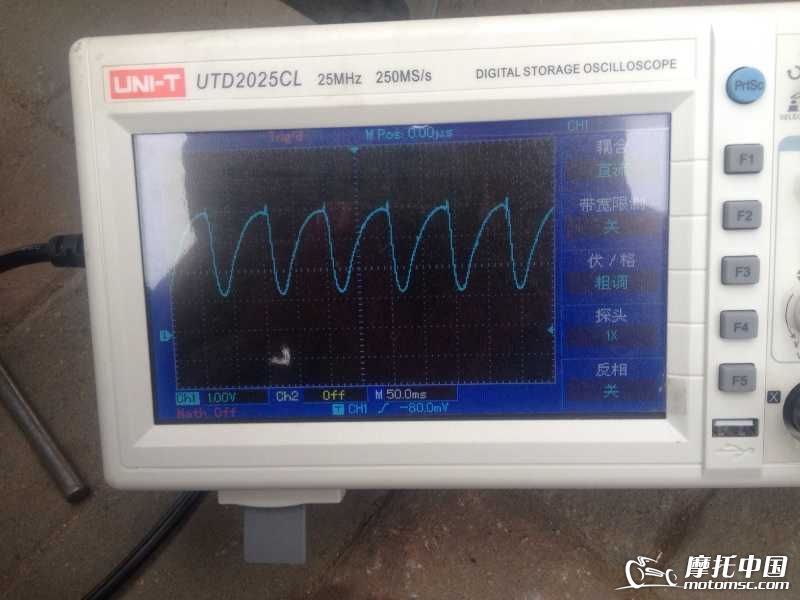

进气压力波形之所以乱。 是因为搭铁没有弄好和调整的幅值不对还有就是时基没有调好。 在这里非常感谢abc和龙版主。
来自: 微社区

普通人 发表于 2016-6-18 15:09
进气压力波形之所以乱。 是因为搭铁没有弄好和调整的幅值不对还有就是时基没有调好。 在这里非常感谢abc和 ...

最后解决了没有？OK了的话，上图来大家学习下。

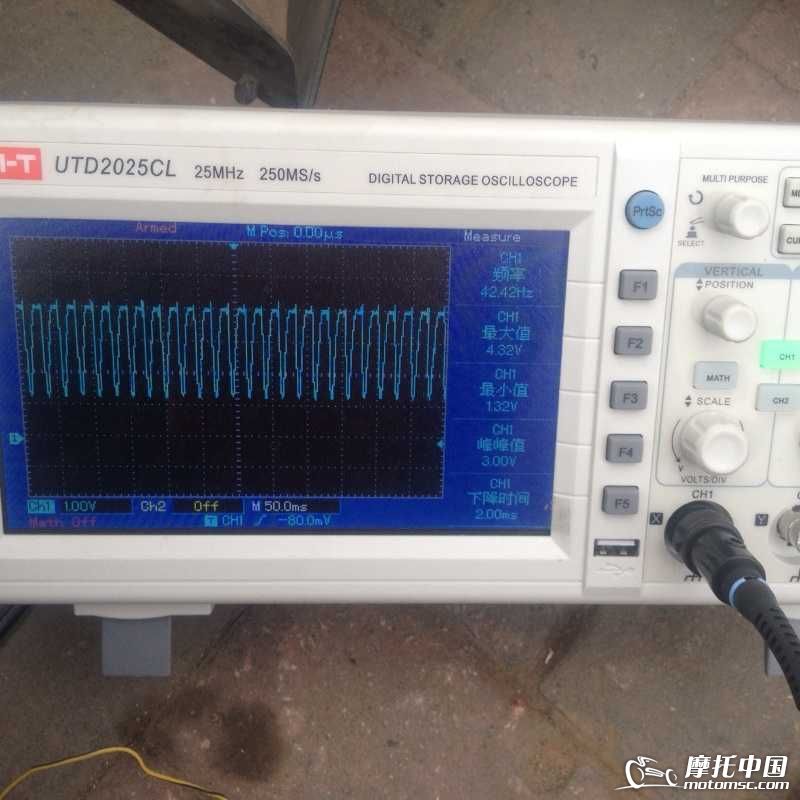

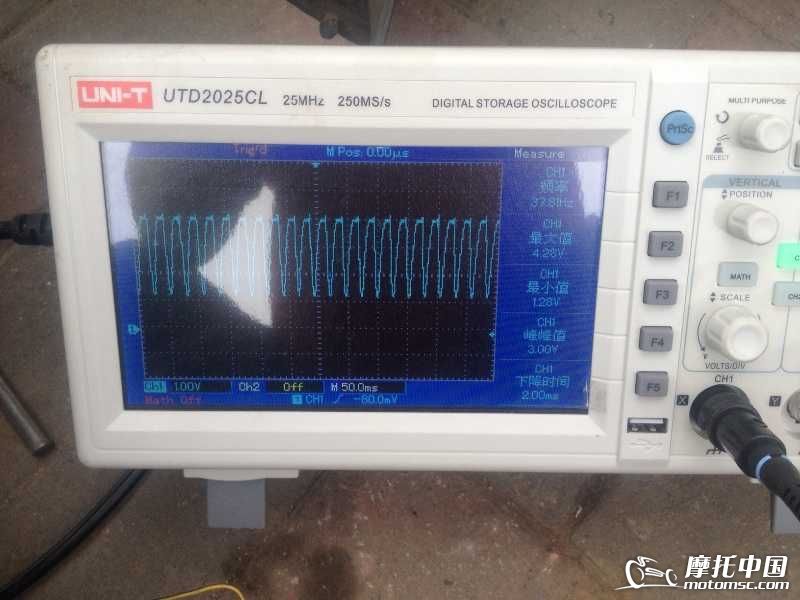

接着上图GY6的压力波形问题希望专家指导
来自: 微社区
