今天测了一辆GY6的进气压力波形希望专家指导

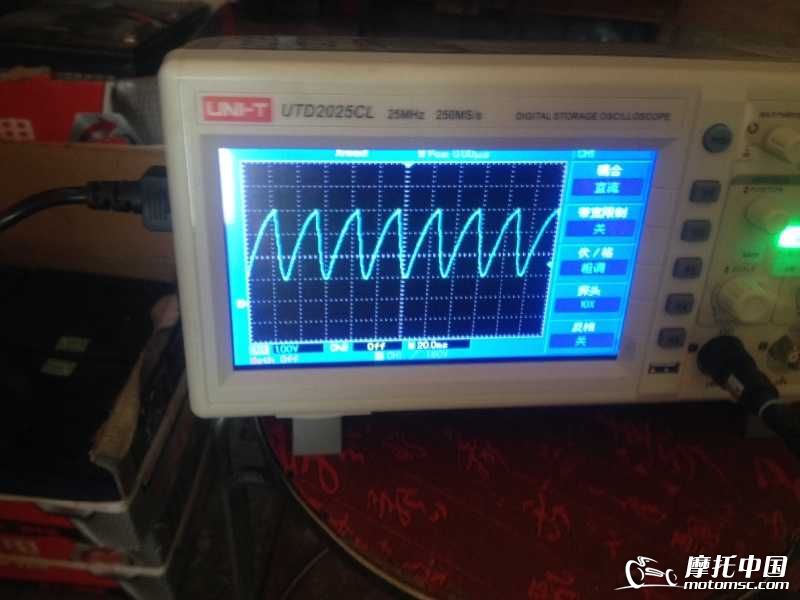

这是怠速波形和中速波形请专家指导指导
来自: 微社区

看第张图，好像混合器浓。
来自: 微社区

建议楼主把电压轴调到1Ⅴ再上图片看看。
来自: 微社区

漏气了

龙行天下 发表于 2016-6-18 17:10
漏气了

龙版主指的是排气门漏气吗?
来自: 微社区

普通人 发表于 2016-6-18 15:15
这是怠速波形和中速波形请专家指导指导

这是中速波形
来自: 微社区

应该是进气门漏气.

这个波形我看到波形下降沿有个小波动.而上升沿在压缩时电压很高.这样的波型形不是排气阻了,就是汽门漏气.如有不对望高手斧正

看这种图第一要看上下电压差，第二看各冲程的波形，为了看的准确，楼主应该把电压轴调到1V，再把最大电压和最小电压调出来！
来自: 微社区

小可仔细看了下楼主的波形图，怠速波形存在很大问题，故障点反映是配气滞后，排气堵塞之类的，没有看出来进排气门漏气的表现，混合比肯定是没有调节到位。

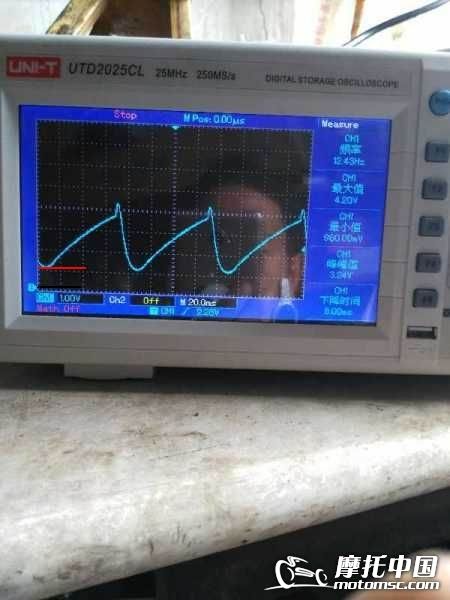

注意看红色线与黑色基准线之间的电压差。再看下一张，坛子里抓取的波形。

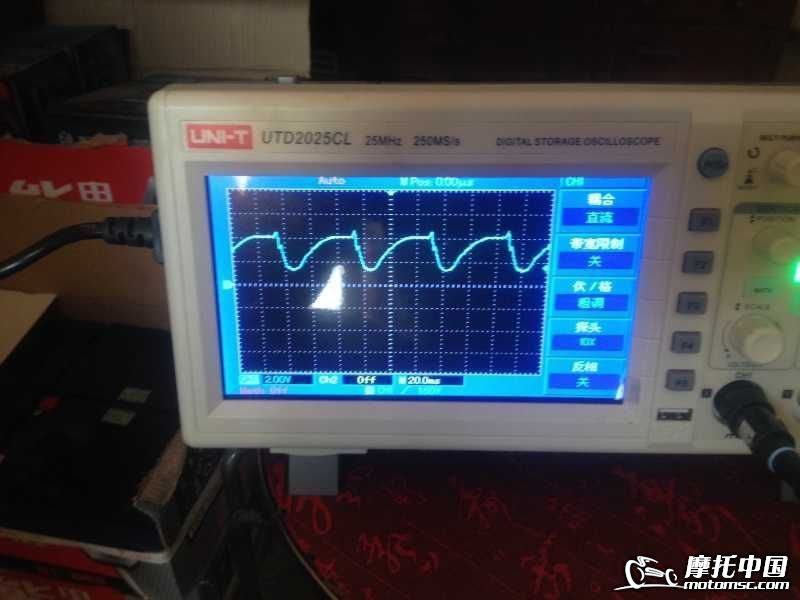

这是标准怠速波形，再请注意看红色线与黑色基准线的压差，上面图比这图的压差大，说明负压最小值太大，负压是反过来看的，最小值越小，负压越大，土话就是节气门开度更小。良好的怠速是节气门开度最小时，转速还能维持空载运转，这是铁律。
小可建议楼主仔细看下凸轮正时，再调节下混合气浓度，调到下面一张的状态，怠速就正常了。
