AC-CDI点火系统检修中关于熄火线路的细节求教？

刚刚在浏览晚期大佬的会刊杂志，看到这引出几个诱惑：
1.熄火开关的原理是什么？（我看到了“短路熄火”四个字心中略有所思。）

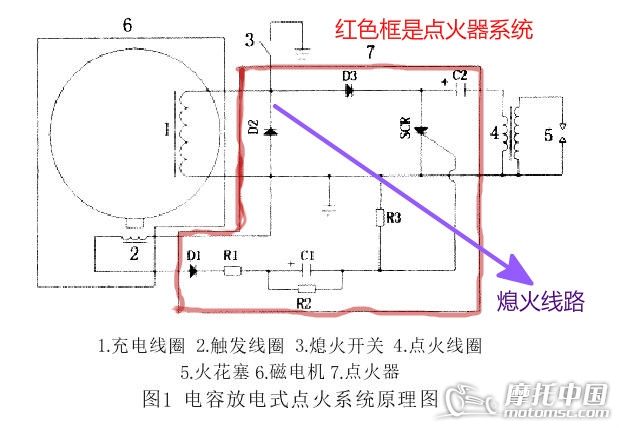

电路图上看的话我看出来的是熄火开关摁下去那么二极管D2这条线路短路搞定了触发线圈的脉冲信号，脉冲信号就不能使可控硅（SCR）触发导通，这就达到了熄火目的，再分析电路我就有点捉襟见肘了哈哈

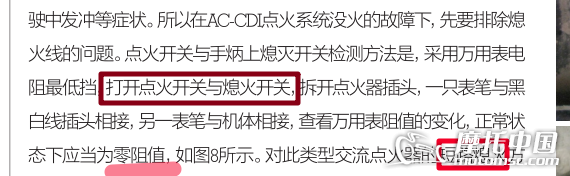

2.杂志说检修熄火线路之我的理解是：摁下熄火开关，然后万用表红笔接点火器上的红黑线，黑笔搭铁，检测熄火线路是不是通的，如果通电阻值是零。

果然是说出来的时候会让人深入思考，我感觉我把“打开点火与熄火开关”几个字理解错了，我理解成了拆开，作者的意思是摁下开光接通熄火线路，哎，都打到这了，无语我自己啊

我看上图是熄火线， 搭铁后是不再往电容充电了

一般交流点火器的熄火线断是断开点火器点火信号，而直流点火是断电开点火器电源电路

超威的心 发表于 2016-12-28 10:44
一般交流点火器的熄火线断是断开点火器点火信号，而直流点火是断电开点火器电源电路

基本上是这样子的，有时候有的厂商就是与众不同你懂得 嘻嘻

msc2127 发表于 2016-12-28 09:12
我看上图是熄火线， 搭铁后是不再往电容充电了

是触发线搭铁接地，就没有触发信号，点火器没有输出作用于高压包

超威的心 发表于 2016-12-28 10:44
一般交流点火器的熄火线断是断开点火器点火信号，而直流点火是断电开点火器电源电路

AC-CDl点火器的熄火比较常见的是短路磁电机点火线圈高压输出端。

AC点火电路，有多种方式可以熄火，短路磁电机里面的点火电源线圈，短路高压包初级电源线，短路触发线圈电源线，各个厂家选择不同，总之都可以熄火，不用纠结。

叶落-知秋 发表于 2016-12-28 16:19
AC点火电路，有多种方式可以熄火，短路磁电机里面的点火电源线圈，短路高压包初级电源线，短路触发线圈电源 ...

有大佬这句话就不管这个了，继续前进学习

作为技术人员，说话得谨慎，交流点火器的熄火方式虽有多种，短路磁电机点火线圈输出为常见，清楚这一点有利于缩短维修这种点火故障的时间。

火蓝刀锋 发表于 2016-12-28 16:26
作为技术人员，说话得谨慎，交流点火器的熄火方式虽有多种，短路磁电机点火线圈输出为常见，清楚这一点有利 ...

嗯，我很谨慎的。毕竟实际问题实际处理
