各种触发器的信号线的诱惑

一般触发器两根线
两种情况

• 一根触发信号另外一根接地
• 两根都是触发信号分别为触发正触发负


还有其他我不知道或者奇形怪状的触发线不

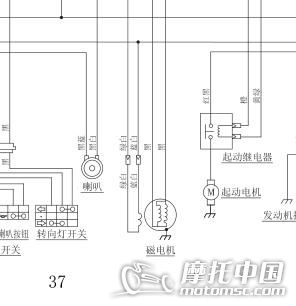

今天看见豪爵银豹车的电路图磁电机只出来两根线有点想不通，豪爵发动机习惯性不都是三相5根线吗？
补图吧

银豹原装有3相电机？？

上图，豪爵银豹好像没有三相吧
来自: 微社区

何日出头 发表于 2017-3-1 20:18
银豹原装有3相电机？？

电路图磁带机除了触发线两根还有另外两根接了整流器，应该不是三相
来自: 微社区

锦衣夜行 发表于 2017-3-1 20:23
上图，豪爵银豹好像没有三相吧

老大哥已经补图了，你帮我参考参考

秋天的酒 发表于 2017-3-1 21:50
老大哥已经补图了，你帮我参考参考

单相全波，大部分风冷125火150都是这种
来自: 微社区

锦衣夜行 发表于 2017-3-1 21:59
单相全波，大部分风冷125火150都是这种

原来是这样子，刚刚百度了一下全波和半波。全波就是磁电机线圈匝数多发电量大，大灯用电瓶供电，能不能简单的这样子理解？

秋天的酒 发表于 2017-3-1 22:12
原来是这样子，刚刚百度了一下全波和半波。全波就是磁电机线圈匝数多发电量大，大灯用电瓶供电，能不能简 ...

对，我接触的三轮比较多，现在125以上的三轮都采用全车直流供电（有的点火除外），单相全波或三相全波磁电机
来自: 微社区

一看就是单相线圈

爱摩托 发表于 2017-3-1 22:27
一看就是单相线圈

谢谢指导蛤
