7线三相整流器接线原理的粗略认识

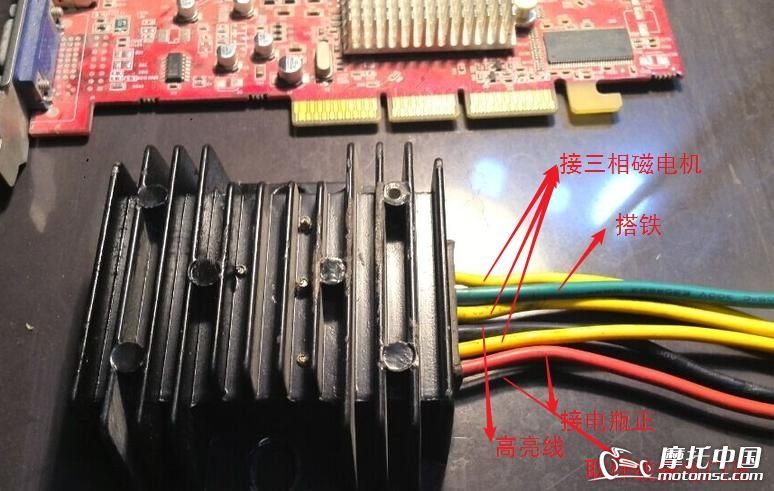

在其他地方看见的7线整流器
其他的几根我都理解，这几天看的都是直流供电的车型，看见7线的突然好奇

• 黑色高亮线和黑白稳压取样线黑白取样我记得咱们论坛有老大哥说过，“稳压取样”嘛为了监控蓄电池电压的（模电里边这叫电压正反馈还是负反馈吧），有人说可以吧稳压取样线接在整流器出来的红线上。检测（稳压取样）线接（开锁后有电的正极）或者接闪光器正极、刹车开关正极等开电门锁后有正电的线
• 电压取样导线的作用是，将蓄电池的电压信号反馈至全波稳压整流器，以控制全波稳压整流器的直流输出电压。反馈的电压信号强，全波稳压整流器控制直流输出电压降低，反馈的电压信号弱，全波稳压整流器控制直流输出电压升高


稳压器的黑白线为高亮线，可根据使用需要接降耗器（继电器）来控制大功率灯泡，不需要使用的可空置此线

为什么现在的整流器不需要稳压取样线了呢？？？



具体的可能要设计整流器的原理了 这个下次再请教
希望老大哥们能给一些更进一步的指导蛤

不一定，没取样的内部取样

付亮 发表于 2017-3-3 07:20
不一定，没取样的内部取样

内部取样能不能更进一步解释

简单点就是取样线路内置了

付亮 发表于 2017-3-3 21:03
简单点就是取样线路内置了

是不是内部接在输出红线上了  这都不对就有点打击自信心了

在网上能找到稳压器的电路图吗
来自: 微社区

再看看就知道了
来自: 微社区
