怎样改手里的玩具？【进气压力传感器】

最近很多会员兄弟打电话和QQ呼我寻求我帮助。化油器车没有进气压力传感器，要用示波器检测进气压力波形怎么办？

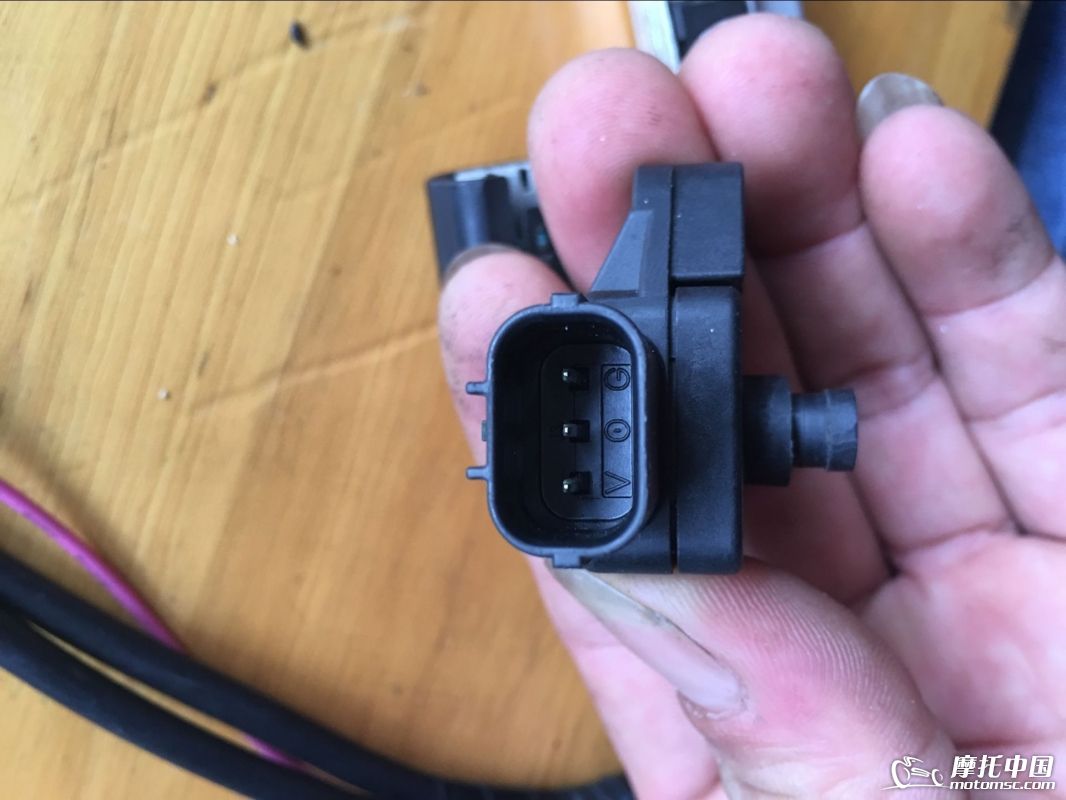

我今天就再给大家讲一下怎样改进气压力传感器。首先，我们要在网上淘一个本田雅阁或者北京现代车的进气压力传感器。以图中本田雅阁进气压力传感器为例，从正面从左往右看，第一脚是V、代表接5伏电源，第二脚是㉧，代表从传感器出来的信号，第三脚是G、代表接地线。

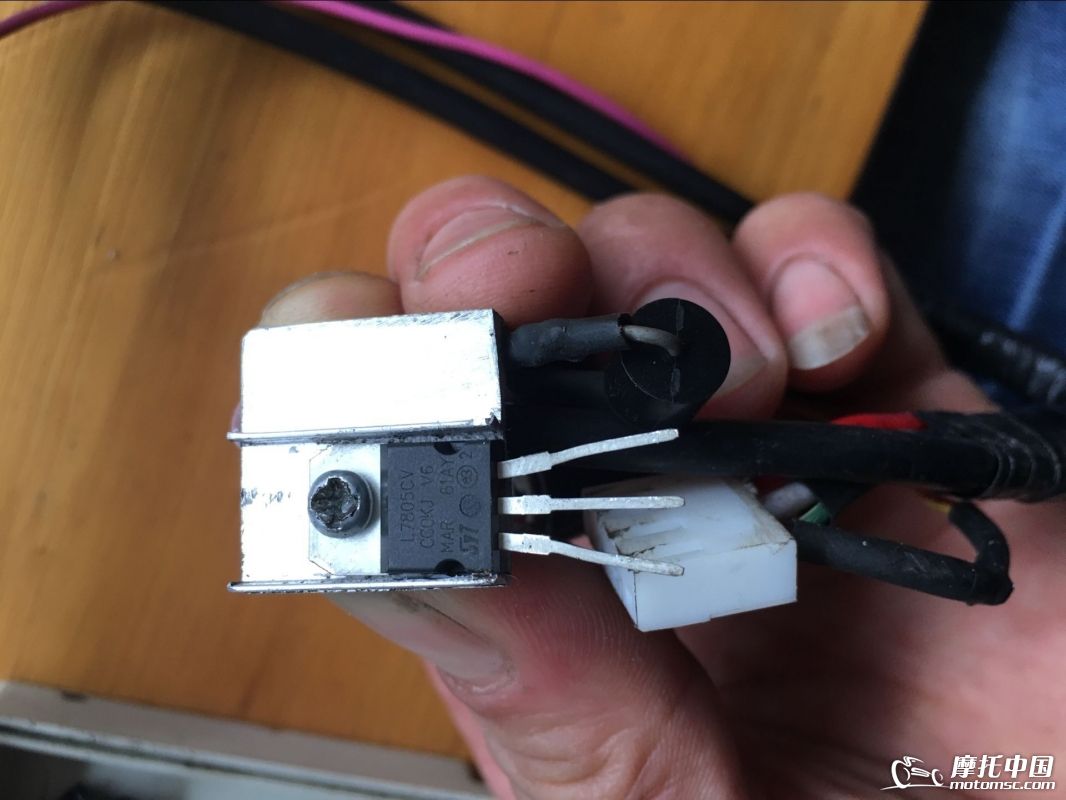

然后在电子产品经营部买一个7805或者7809三端稳压器。我说明一下：三端稳压器7805表示输出电压为5伏，7809表示输出电压为9伏。以7805为例从正面看，从左往右，第一脚为12V进电位，第二脚为接地负极，第三脚为输出5V。我们在实际应用中，应在集成稳压器上安装一个足够大的散热器，因为稳压管温度过高，使稳压性能就会变差，甚至会损坏。

今天我手绘了一张改进气压力传感器的电路图，大家可以做参考。


我们在使用示波器采集进气压力波形的时候，需要一个正常性能的12V4A以上电源作为主电源。

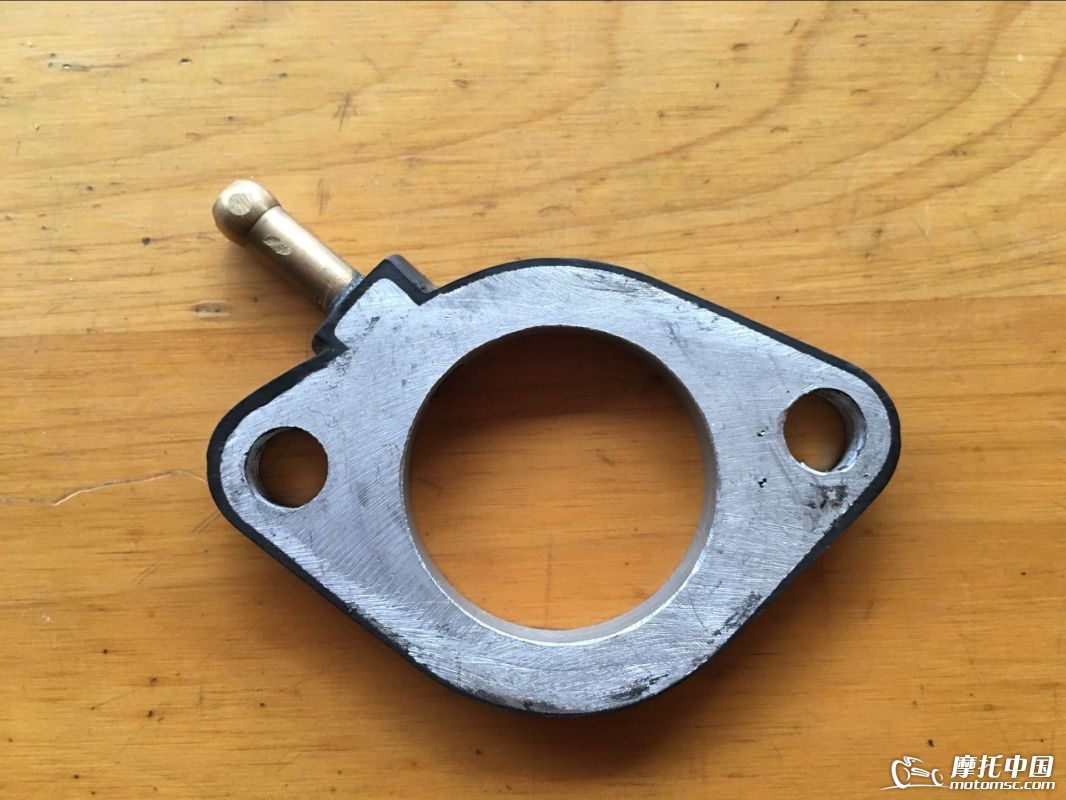

在此说明一下，如果在进气喉管上没有接进气压力传感器进气管孔的， 可以照下图在网上购买或者用125进气座阀做一个。

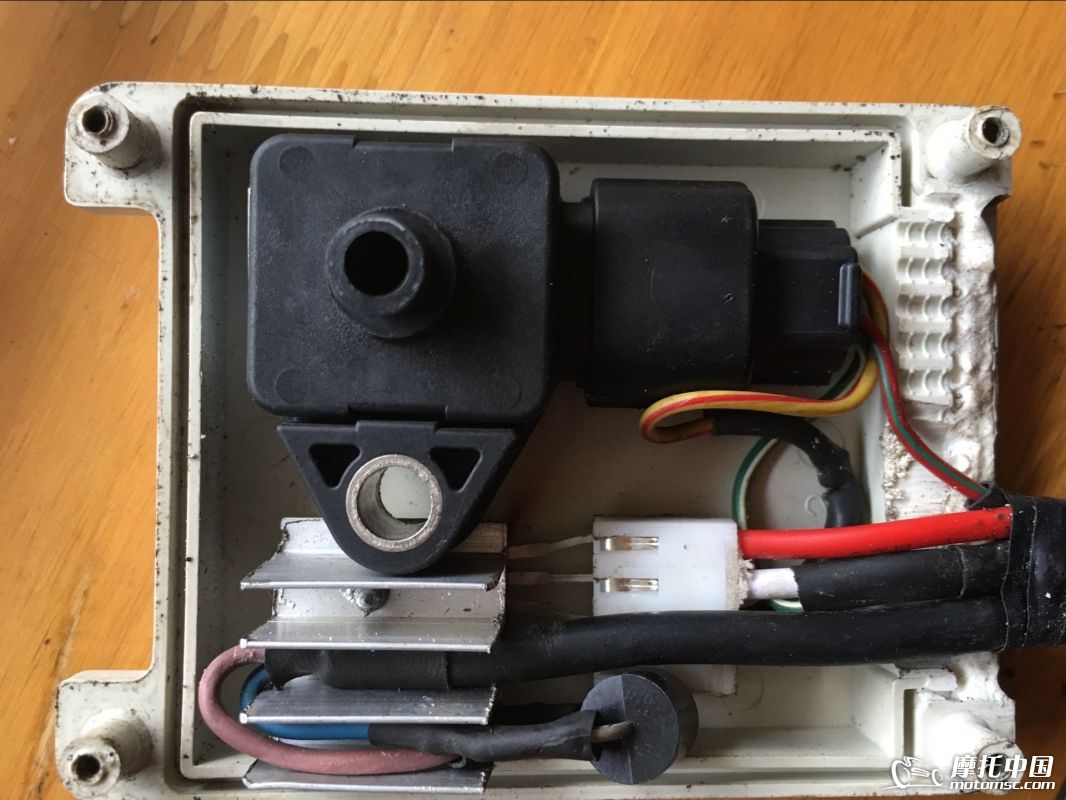

还没有做进气压力传感器的兄弟可以看一下

好东西

都是版主好人    给你点赞几百个

不过感觉版主有所保留   还好像有一个电阻什么的   请版主赐教

杨哥我的金钱

我冲着移动两个字来的

及时雨，论坛上正缺这个

北街麾配行 发表于 2017-7-5 22:17
不过感觉版主有所保留   还好像有一个电阻什么的   请版主赐教

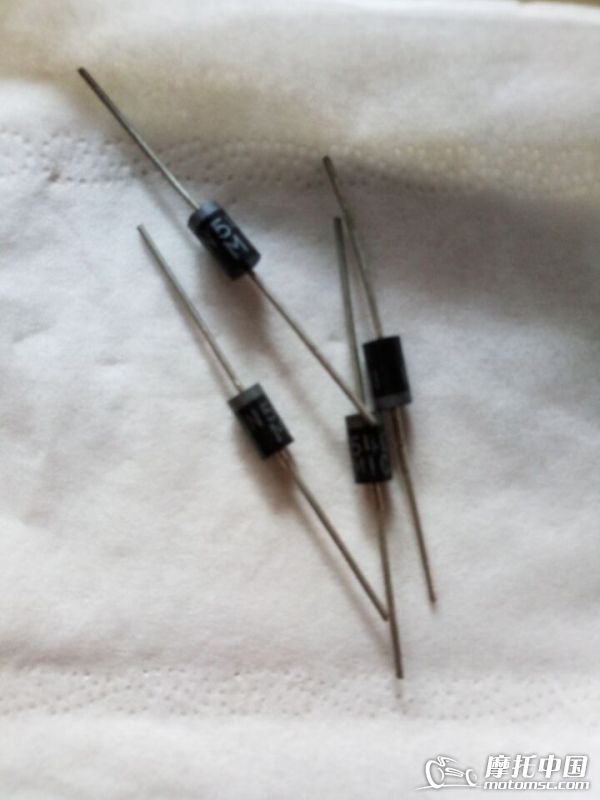

谢谢兄弟提出宝贵意见，那是个二极管没有什么保留的。我改装上去的二极管有两个作用：
一个是我这次去陕西西安学习的时候，受兄弟们的启发，由于我们操作的时候不小心把正、负极反夹于电池上造成进气压力传感器和三极稳压管损坏。 所以我们在电源进线的时候加了一个二极管使其电流单向导通。

还有一个二极管是把二极管并联在高压包初极黑黄线上，但是一定要注意二极管的极性，作用就是我们在检测高压包次级线圈的时候需要它滤波，辅助示波器检测高压次级波形时的真实性。

我们所有的会员都是创造和推进科学技术发展的生产力！
