一辆50踏板车无法启动的维修

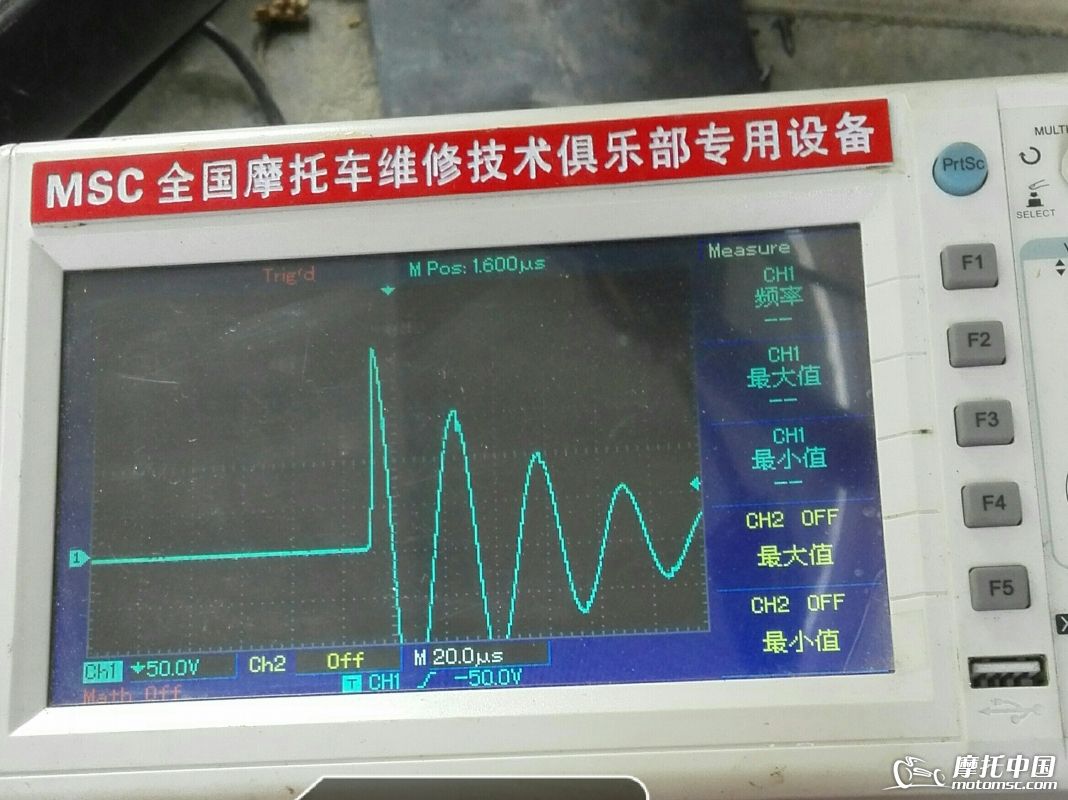

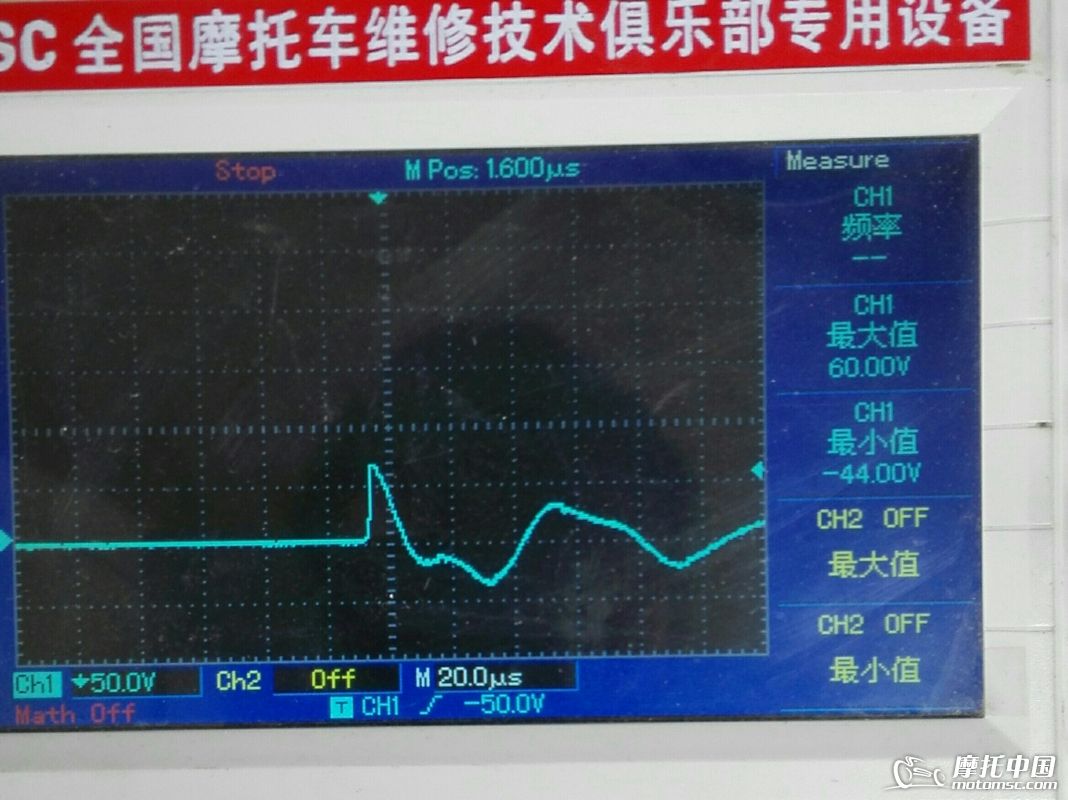

  今天接修一辆50踏板车，原车的电路是半波的，电瓶老是亏电（车主来回就是几公里，电瓶本来又是5A的），半个月前刚改了全波，效果比以前好多了。可是来的时候还是拖过的，心里暗想难道改了全波换了电瓶又亏电了；问了一下车主说打不燃了。接过车子一试电瓶电量足，起动机工作正常；拆开坐桶，卸下高压帽试了一下火花，有火但是很微弱；究竟是点火器还是高压包有问题呢？突然想到专用设备，拿出来看看问题到底出在哪里了。     测了一下点火初级波形，马上看到问题了，原来是电压不够，波形也不对； 换了一的直流点火器顺便又测了一下，波形正常如下图，电压也在范围之内；电启动一打就着车，反复试了几次没有问题。故障排除。
    才在学习中，望各位大师指教。

咦，发的图片在没有了呢

现在补上，不会上传图片了

再补另外一张

楼主你的波形电压和时间调的不对
来自: 微社区

加二极管，可以削去后面的震荡波。

普通人 发表于 2017-8-16 16:27
楼主你的波形电压和时间调的不对

请问一下应该分别调到多少

松生空谷 发表于 2017-8-16 21:23
加二极管，可以削去后面的震荡波。

二极管加哪个位置，请明示

这是高压次级波形吧，时基选20ms，幅值选500mv或1v

msc会员 发表于 2017-8-17 17:11
这是高压次级波形吧，时基选20ms，幅值选500mv或1v

这是点火初级波形
