雅马哈踏板车充电系统改装一例

发表于 2017-10-21 17:47:24

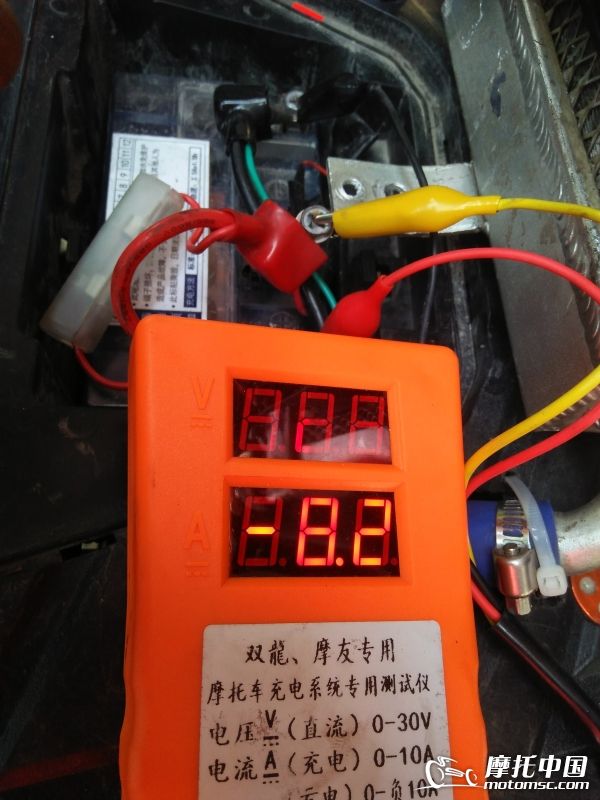

一台改装水冷的踏板，电池充一次电最多用二天没电了，据车主说不开大灯还行，开大灯第二天就没电了，测试得知，开大灯电流为负8A

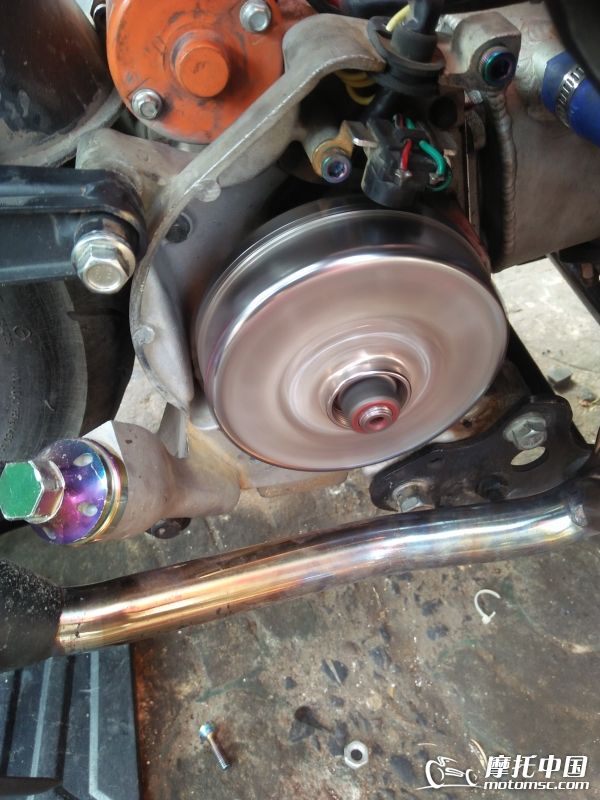

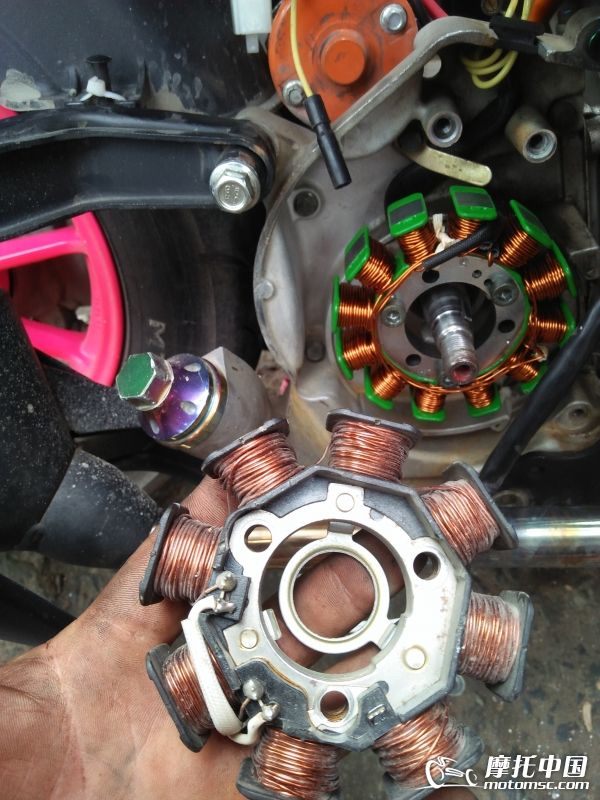

询问车主得知，大灯为60w的透镜，初步估算电子水泵为3A加上大灯5A，还有散热风扇2A，外置装饰小灯与电池容量忽略不记都达到了10A电流。出方案为改12极三相全波配原车八极磁刚，装上新的线圈

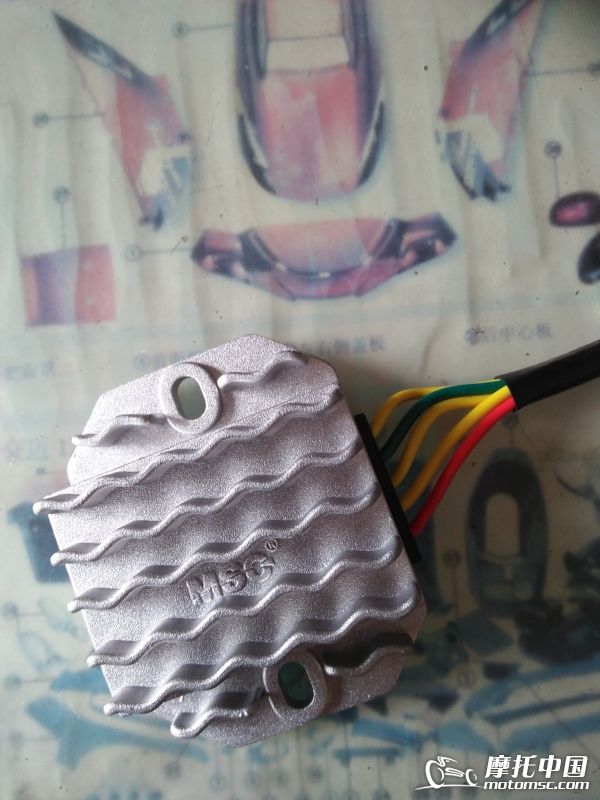

配上新的整流器在负载全开时5000转

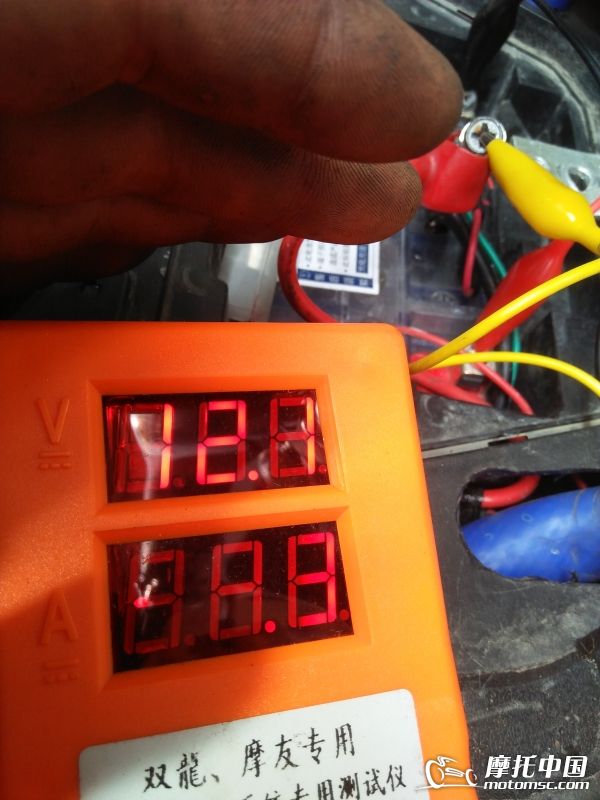

电压下降至12.8充电电流为2.8A

符合使用需求，改装完成。

发表于 2017-10-25 15:33:08

wx_Y5EClZLL 发表于 2017-10-25 14:47
改装三相发电怎么接原车二相发电照明线呢？

照明不变。为了防止压降损牦，整流器不经大线，直接磁电机输出三根相线。

发表于 2017-10-21 18:56:00

五千转充电电压14，4左右，着一会后电流在1A左右。

发表于 2017-10-21 19:42:22

改装的效果不错！

发表于 2017-10-21 20:46:11

效果杠杆滴

发表于 2017-10-21 22:32:07

全程改装，面无全飞。

发表于 2017-10-22 10:33:29

效果不错学习了
来自: 微社区

发表于 2017-10-22 19:20:11

老规矩，加大发电量

发表于 2017-10-23 23:33:51

楼主改用多大功率磁电机

发表于 2017-10-25 14:47:29

改装三相发电怎么接原车二相发电照明线呢？
来自: 微社区
