豪爵车型点火器问题

发表于 2016-1-21 13:46:35

了解很好
来自: 微社区

发表于 2016-1-21 16:19:32

收藏了，能用到
来自: 微社区

发表于 2016-1-21 19:30:14

龙行天下发表于 2016-1-21 11:42
国三宇钻和悦星

白色高压包橘黄色12V电源黑白双色接地蓝白脉冲，绿黑？

发表于 2016-1-21 20:26:21

MSC2923 发表于 2016-1-21 19:30
白色高压包橘黄色12V电源黑白双色接地蓝白脉冲，绿黑？

绿蓝是接三档信号.那图是en125的
来自: 微社区

发表于 2016-1-21 20:46:47

龙行天下发表于 2016-1-21 20:26
绿蓝是接三档信号.那图是en125的

多谢熊哥，那雨钻那张图给说明哈

发表于 2016-1-22 09:36:39

MSC2923 发表于 2016-1-21 20:46
多谢熊哥，那雨钻那张图给说明哈

国三宇钻.
来自: 微社区

发表于 2016-1-22 09:59:19

本帖最后由龙行天下于 2016-1-22 12:24 编辑

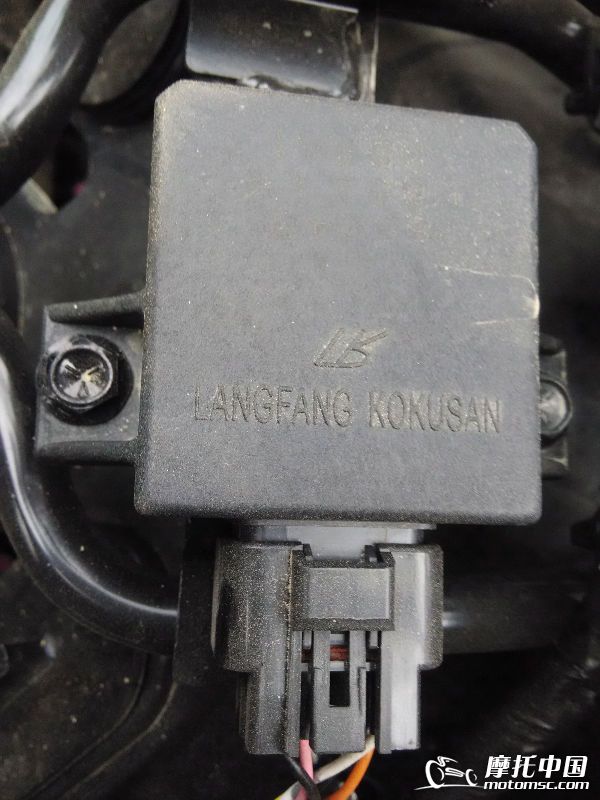

国三悦星也就是说125-9c和宇钻点火器针角定义是一样.点火器有的用三信也有用郎坊.点火器是8针从左至右上排1234下排从左至右5678, 1空,2粉色,是高压包12v电源.3空,4白.高压包初级点火器控制负信号线(即点火信号线).5黑.化油器风门控制地.6蓝黄,触发正.7黑白,搭铁线.8橙电门锁输出

来自: 微社区

发表于 2016-1-22 10:02:13

化油器风门图
来自: 微社区

发表于 2016-1-22 10:23:40

本帖最后由龙行天下于 2016-1-22 11:17 编辑

手机上的不好排版再上一张高压包的图片

来自: 微社区

发表于 2016-1-22 10:25:05

龙行天下发表于 2016-1-22 10:23
手机上的不好排版再上一张高正包的图片

上图
来自: 微社区
