SDH125T-2稳压器

如果是现在的开关稳压器，能用这样的方法测量吗？

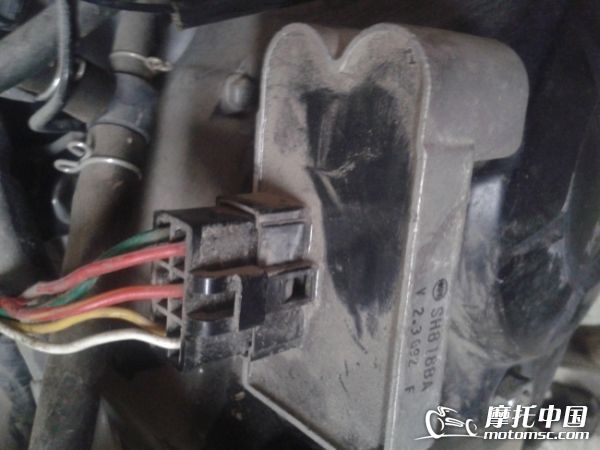

可以参考。这是新本飘悦的整流器

艳敏 发表于 2016-6-16 23:43
如果是现在的开关稳压器，能用这样的方法测量吗？

11楼的兄台，你这个问题，需要从稳压器的结构原理入手去解释，小可百度了几张图片，略略给兄台介绍一二。

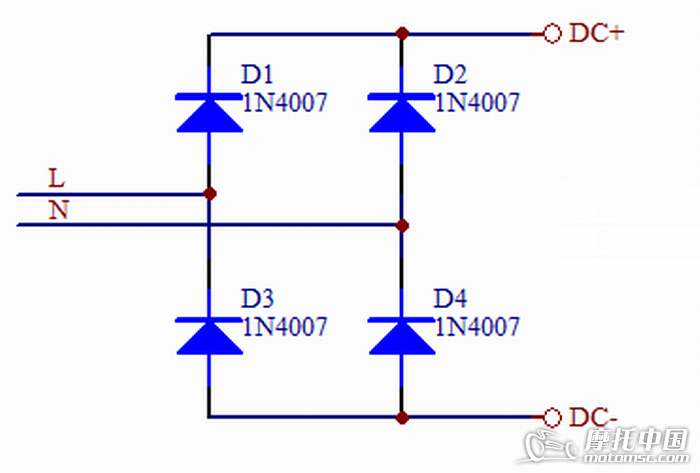

请看，这是一个全波稳压器的整流简图，标注出了内部最基础的整流桥结构。

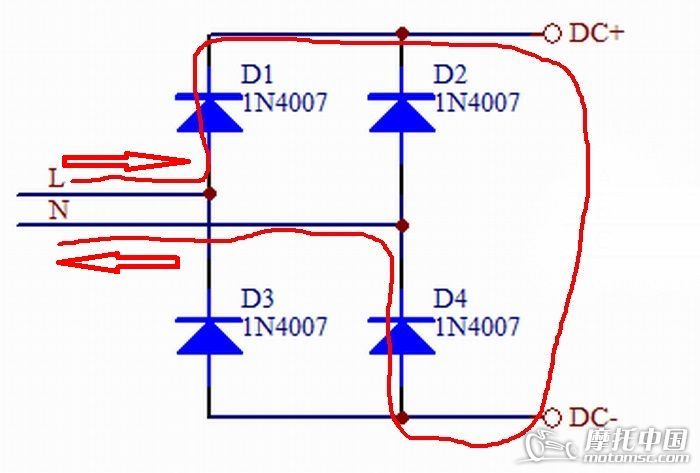

小可也不谈什么上正下负的专业术语，土话说，当上边有电的时候，电压从D1进入DC+，就是电瓶正，然后从DC-就是电瓶负，通过D4回到下边，形成一个工作回路。

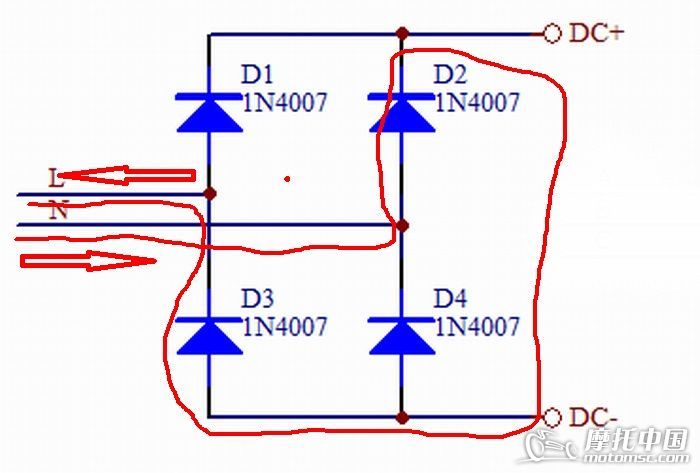

同样道理，当下边为正的时候，电压从D2进入电瓶正，再从电瓶负通过D3回到上边。根据这个基础结构，使用万用表就能够量出稳压器引出线的作用。

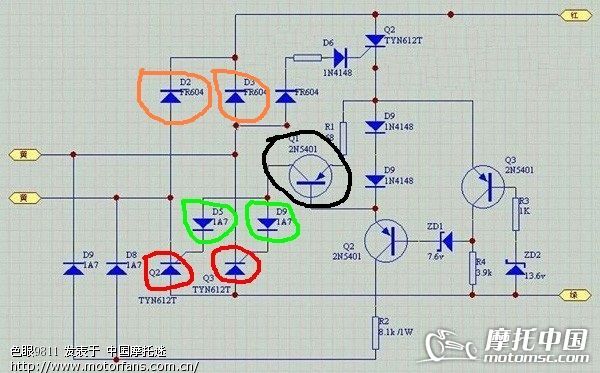

这个是开关稳压器内部结构简图，注意看，整流桥是两个橙色圈圈里面的整流二极管和红色圈圈的单向可控硅构成的，过多原理小可就不细说了，修理中也用不上。单向可控硅充当了整流二极管的作用，这个东西是需要控制极通电才能导通的，绿色圈圈里面的二极管就是给可控硅提供直流电的通道，这个电压是不是存在，受到黑色圈圈里面的三极管控制。也就是说，只有线路里面有电的时候，可控硅才能起到二极管的作用，使用万用表测量的时候，没有外部电压进入，可控硅是关断的，所以开关稳压器，使用万用表是无法确定各引线的作用的。
不过这个原理结构也有个好处，就是可以用万用表快速鉴别是不是开关式稳压器。
如有描述不妥之处，欢迎拍砖，小可这厢礼过了！

abc 发表于 2016-6-17 15:23
11楼的兄台，你这个问题，需要从稳压器的结构原理入手去解释，小可百度了几张图片，略略给兄台介绍一二。 ...

真的耶
刚刚用万用表测了一下开关式整流器，测量结果怪怪的

知秋老师这个测量方法是不是适用于如何充电器呢？

abc 发表于 2016-6-17 15:23
11楼的兄台，你这个问题，需要从稳压器的结构原理入手去解释，小可百度了几张图片，略略给兄台介绍一二。 ...

你还有不会的吗？？？能看懂这图你杀了我，估计楼主也不会
非得简单问题复杂化

2911 发表于 2016-6-17 19:00
知秋老师这个测量方法是不是适用于如何充电器呢？

只要是摩托车用的稳压器，这个方法都可以用，原理是一样的。重要的不是什么品牌的车型和配件，而是构造原理，只是目前行业从业人员对原理还是很轻视，技术停留在20年前的层面。

我们大多数都是使用者，标准的拿来主义，就没几个研究原理的

我今天特意用表测量了开关稳压器，只是发现正负极之间有个电容，别的都没有什么规理，我在处理这样的整流器时还是在车上试的为多，我这里就那几款车的整流器，很好找到接线图，装上车才更好的判断好坏，不过版主和abc的讲解好专业就像专业的无线电教师！谢谢您们的科普！

abc 发表于 2016-6-17 15:23
11楼的兄台，你这个问题，需要从稳压器的结构原理入手去解释，小可百度了几张图片，略略给兄台介绍一二。 ...

abc这个坑挖的不错啊，这么多人，就是没看出来是个坑，有本事，不愧是高手
