SDH125T-2稳压器

艳敏 发表于 2016-6-20 21:26
我今天特意用表测量了开关稳压器，只是发现正负极之间有个电容，别的都没有什么规理，我在处理这样的整流器 ...

正负极之间有滤波电容的不是真正的开关式整流器

叶落-知秋 发表于 2016-6-20 21:53
abc这个坑挖的不错啊，这么多人，就是没看出来是个坑，有本事，不愧是高手

“受到黑色圈圈里面的三极管控制。也就是说，只有线路里面有电的时候，可控硅才能起到二极管的作用”。开关控制电路，坑在这里吗？

摩托菜鸟 发表于 2016-6-20 22:39
“受到黑色圈圈里面的三极管控制。也就是说，只有线路里面有电的时候，可控硅才能起到二极管的作用”。开 ...

菜鸟果然是菜鸟，确实很菜。abc的坑不在这里。

摩托菜鸟 发表于 2016-6-20 22:39
“受到黑色圈圈里面的三极管控制。也就是说，只有线路里面有电的时候，可控硅才能起到二极管的作用”。开 ...

    呵呵，菜鸟，你这名字就菜，难怪被小农民笑话，给你解释下，abc挖的坑。

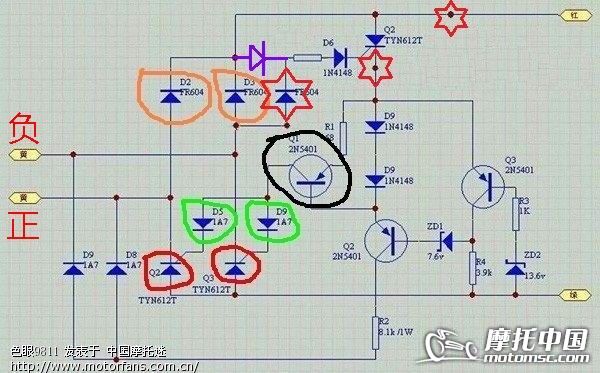

    abc的原图是百度搜索找出来的，这张图已经被篡改过了，稍微有点电路图基础的人，该不难看出来。用星形框圈出来的两个节点是多余的，线路图中，这是表示两条线有连接关系使用的，目前是单线，这显然是多余的。星形框圈出来的二极管，位置放错了，应该再往左上侧放。原因很简单，当两条黄色交流输出线的上边为负，下边为正时，这个二极管处得不到电压，连锁工作起来，黑色圈的三极管将无法控制可控硅打开。
