技术普及帖——示波器使用基础教程

摩界小卒 发表于 2016-4-4 21:45
搞台示波器实操不就知道了

当时示波器还没到，不过现在不是问题了。要学好示波器的使用，要多动手，多思考，多交流。

这帖子通俗易懂，清楚明白，真不错

知秋老师，今天测量海王星125T初级波形出来的波形是电容放电式波形，难道它也是电容放电式点火，但它的初级插头上有电源，还有我是按照电感方式测的波形，但它的波形也没有杂波，我没装2极管，请老师指点，谢谢!
来自: 微社区

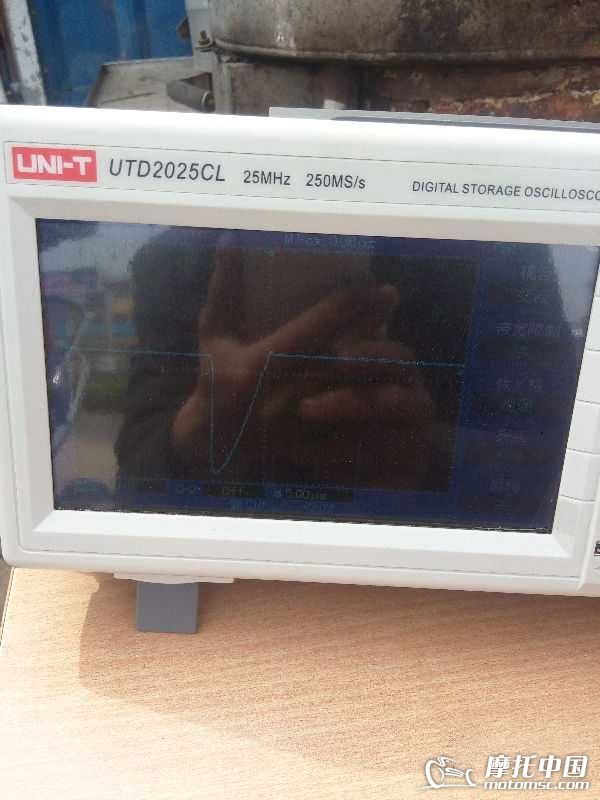

这是海王星初级波形
来自: 微社区

摩托医生 发表于 2016-4-5 10:46
这是海王星初级波形

这个点火器里面内置有二极管，所以你看到的就是已经被处理过了的电容点火波形。

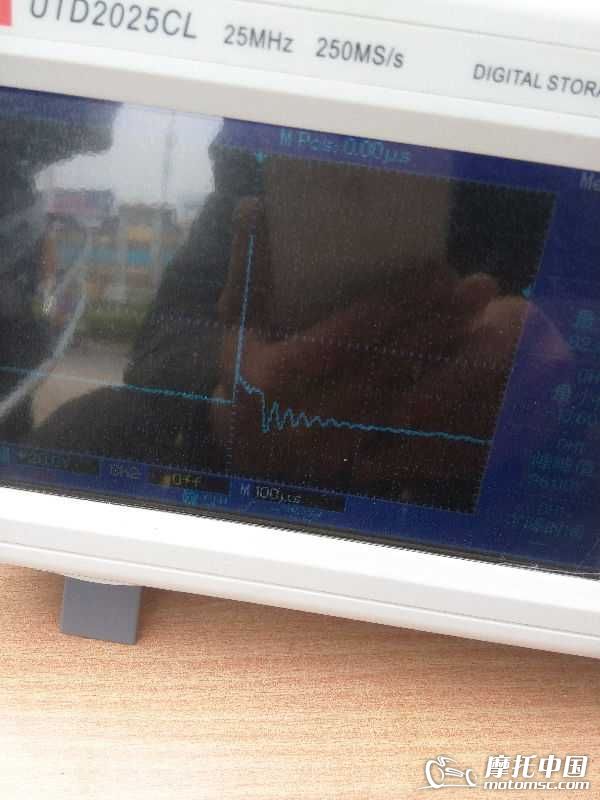

这是海王星125T高压点火波形，知秋老师给看看正不正常
来自: 微社区

这是海王星125T高压点火波形，知秋老师给看看正不正常
来自: 微社区

电容点火高压波形，时基轴调到50us档位或者20us。

五羊小公主波形
来自: 微社区

摩托医生 发表于 2016-4-5 14:52
五羊小公主波形

很好，这就是两个通道同时去捕获波形，慢慢加油门，能看到点火提前角的变化。
