    纯电动保时捷四轮车(儿童版)故障排除

    [复制链接]
    发表于 2017-8-23 21:20:22 | 显示全部楼层 |阅读模式

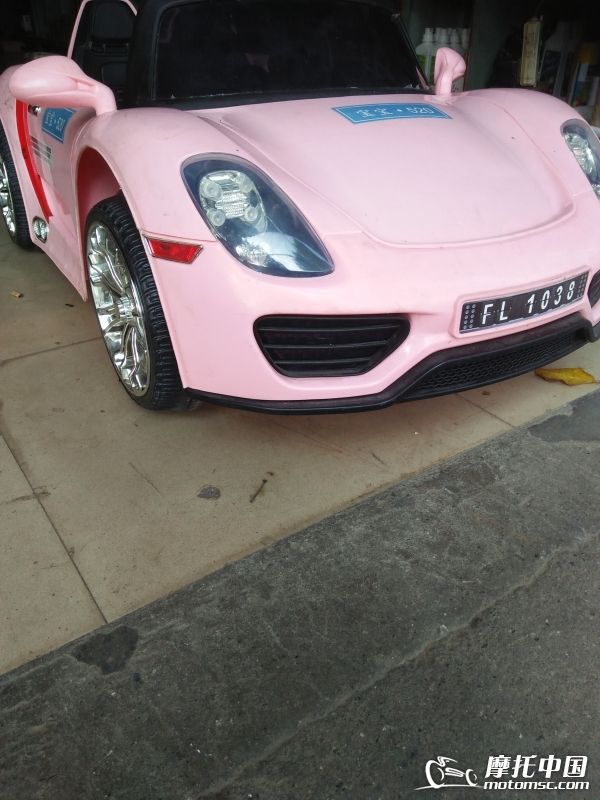

    坐在陈旧木沙发床上,抽着红咀香烟,听着童丽的(枉凝眉),目视着街边来往的车辆,思索着歌词大意,是那么的无奈,是那么的悲愁.想想如今的我们比比是多么的幸福.就在这时qq被人敲窗打断了思索,原来是一台儿童版电动四轮车无法启动。经客户的朋友描述车子在汽车美容店解剖了未解决问题。让我设法修复它。这种三无产品其实我也没把握,难得对方这么信任我,那就先让他拉过来看看吧。车子搬来,车子被拆的面目全飞,线路乱剪飞现象
    利用万用表先对电源做一个初步的评估,结果为电池无电。检查充电插口发现电源线脱落,这种充电插口有个单向二极管,假设它被击穿或开路是无法充电的
    用万用表测量单向有符合二极管特性0.5v的管压降。焊接好后测试充电正常
    当电源满电时,打开电门锁车子踩下加速板后驱动电机未有任何反应。按下摇摆开关,左边电机通过轴开始上下运动。对左右电机进行分析,不愧是儿童版,两个电机右是驱动前进后退,而左边的是摇摆用的,属单驱动。关闭电门锁摇摆电机一样工作

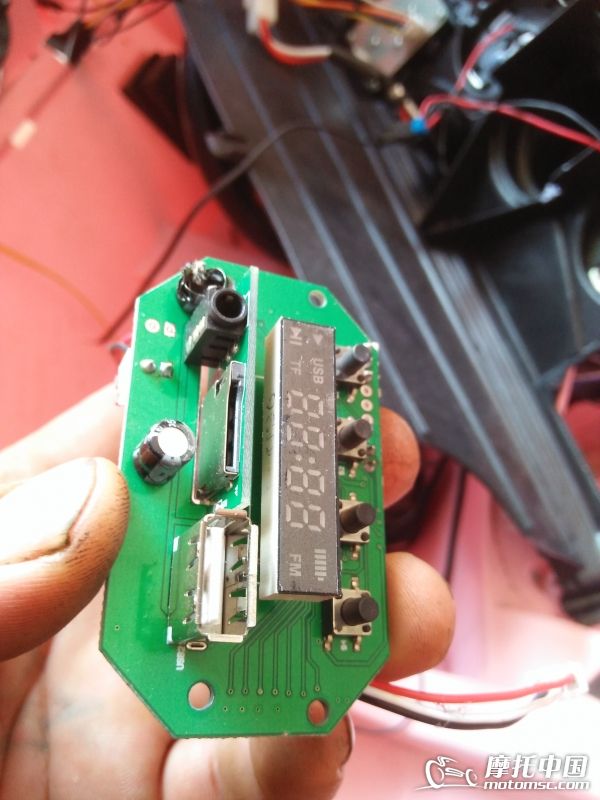

    由于这种车无资料可查,只能利用表具理线的方式略为的了解整车线路布局,摇摆电机并不受锁后控制。而不该拆的mp3盒也被上一手大卸八块,mp3板上有一个16v20uF的电容爆了。这个mp3供电只受锁后出电控制,与驱动电机电路无半毛钱的关系

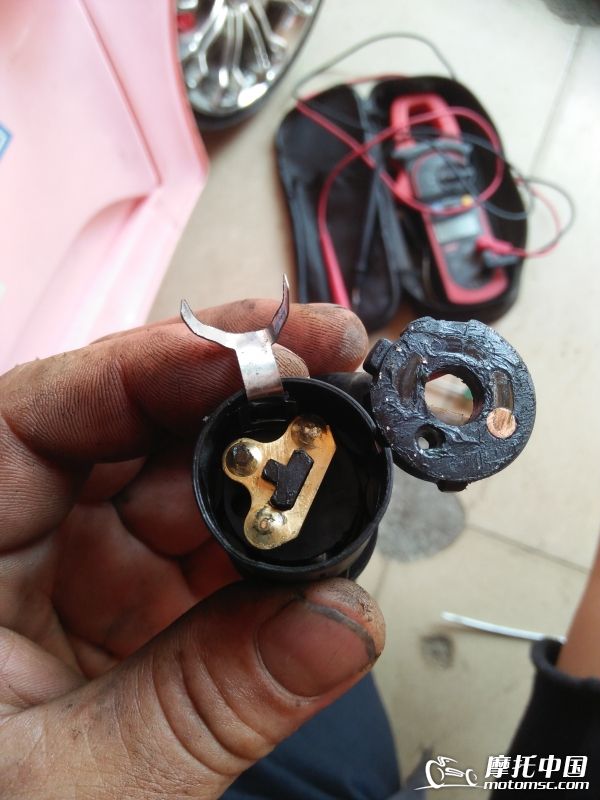

    用万表检测电门锁有输入没有输出,这是典型的电锁故障,分解电门锁看到内部触点烧炽
    用粗砂推平,再用细砂打磨

    复装测试输出有了

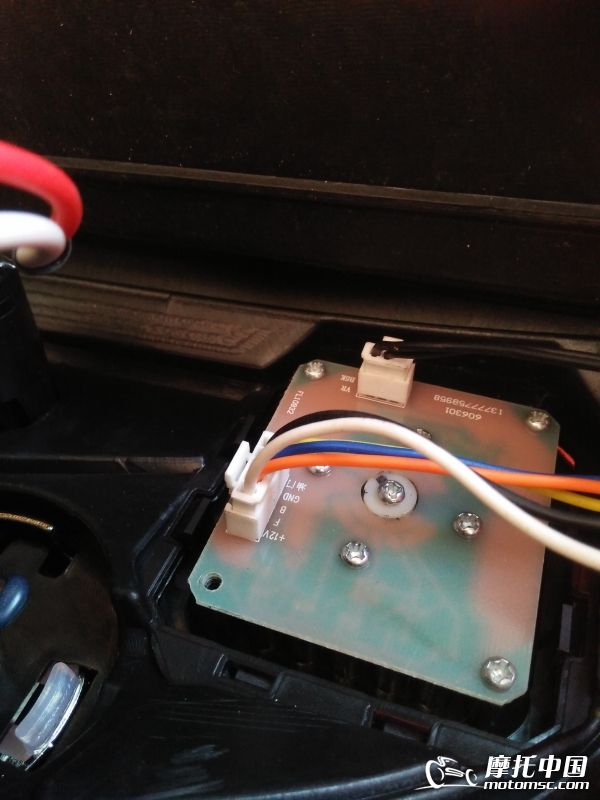

    但还是不能驱动右边电机,红查锁后出电供给,有滑环的电路板,从仪表盘上看有R,p.d.字样,属档位控制,从背面看电路板上有两个插口,大插口针角有12v+,F.b.GND字样
    线接至控制器,小插口为油门开关。检查油门开关为正常,同时检查档位面板无12V供电,当把黑表移动到电池公共负,档位有供电,无疑面板的GND共地出现了问题,找条导线将GDN与公共地线连接,踩下油门开关轮子转了起来。再看mp3面板这个爆了的电容在输入的正负之间,找来同一型号电容焊接好,打开电门锁,拔萝卜的儿哥唱了起来。复装壳体,故障排除
